AR91.30-P-1900LW
拆卸/安装前排座椅靠背上的座椅通风电动机
10.10.2019
型号
205
带代码401 (前部座椅空调)
型号
213
带代码401 (前部座椅空调)
型号
238
带代码401 (前部座椅空调)
型号
253, 293
带代码401 (前部座椅空调)

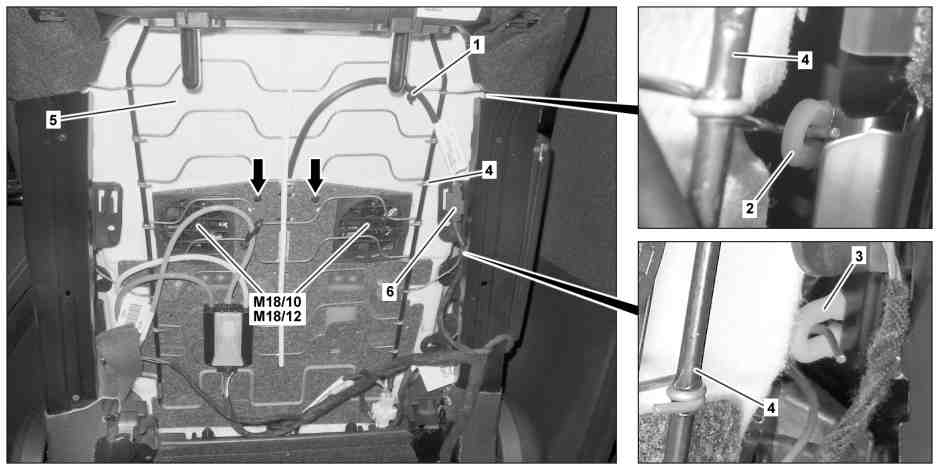

P91.30-2686-09
图示为车型 205.0
1
电缆扎带
5
靠背支撑
2
孔眼
6
电气连接器
3
孔眼
M18/10
左前靠背座椅通风马达
4
弹簧垫
M18/12
右前靠背座椅通风马达

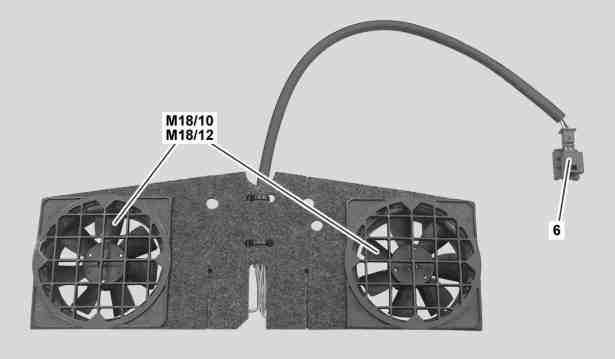

6
电气连接器
M18/10
左前靠背座椅通风马达
M18/12
右前靠背座椅通风马达
P91.30-2687-05
e
d
拆卸/安装
1
拆下座椅靠背上的座椅靠背装饰。
型号 205.0/1/2
带代码401 (前部座椅空调)
除了代码555 (AMG Performance 座椅)
型号 213
带代码401 (前部座椅空调)
除了代码555 (AMG Performance 座椅)
型号 253
带代码401 (前部座椅空调)
除了代码555 (AMG Performance 座椅)
型号 293
带代码401 (前部座椅空调)
AR91.10-P-1912LW
型号 205.3/4
带代码401 (前部座椅空调)
除了代码555 (AMG Performance 座椅)
型号 238
带代码401 (前部座椅空调)
AR91.10-P-1912CLW
2
拆下电缆系带 (1)。
i
安装:
更换电缆扎带(1)。
3
断开电气连接 (6)。
4
松开座椅靠背框架上电气连接器 (6) 的插头外壳并拆下。
5
在一侧将弹簧垫 (4) 从孔眼（2、3）中取下。
6
将左前靠背座椅通风马达 (M18/10) 或右前靠背座椅通风马达 (M18/12) 从靠背支撑 (5) 上松开 (箭头所示)。
7
提起弹簧垫 (4) 并拆下左前座椅靠背通风马达 (M18/10) 或右前座椅靠背通风马达 (M18/12)。
i
遵照电线束的铺设.
8
按照拆卸的相反顺序进行安装
