型号

213.1

带代码223 (后排座椅靠背调整和电动头枕)

带代码402 (后部空调座椅)

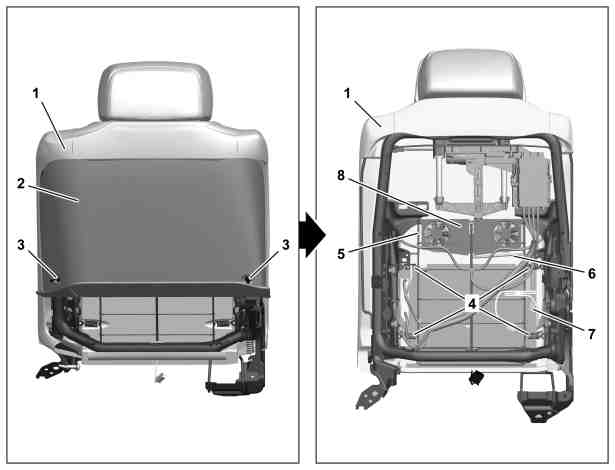

图示为左侧靠背 (1)

1

座椅靠背

2

护盖

3

膨胀铆钉

4

弹簧

5

弹簧架

6

电线束

7

电气连接器

8

座椅通风马达

e
d

拆卸/安装

1

将左/右靠背 (1) 从后排乘客舱拆下

AR91.12-P-1713LWW

2

拆下膨胀铆钉 (3)

3

在底部抬起护盖 (2), 向下拉并拆下

i
安装:
确保正确安装护盖 (2).

4

将弹簧 (4) 从弹簧架 (5) 上取下并拆下弹簧 (4)

5

露出电线束 (6)

6

断开电气连接器 (7)

7

在弹簧架 (5) 和支撑之间留有足够的空间, 确保可以拆下座椅通风马达 (8)

8

将座椅通风马达 (8) 连同电线束 (6) 一起拆下

i
安装:
确保正确铺设线束 (6).

9

按照拆卸的相反顺序进行安装
