型号

213

带代码401 (前部座椅空调)

除了代码555 (AMG 高性能座椅)

型号

238

带代码401 (前部座椅空调)

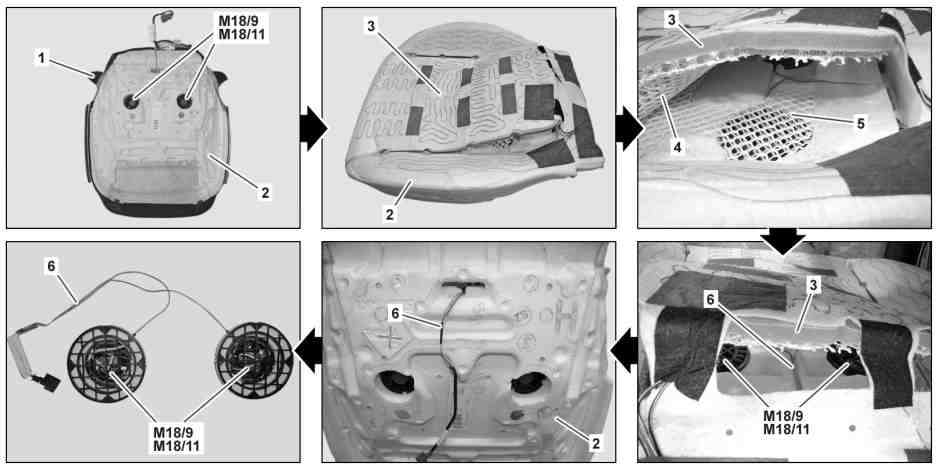

1

护盖

4

网状垫

M18/9

左前座垫座椅通风电机

2

座垫支撑

5

网状垫

M18/11

右前座垫座椅通风电机

3

座椅支撑

6

电线束

e
d

拆卸/安装

1

拆下座垫支撑 (2) 的座套 (1)。

型号 238

带代码401 (前部座椅空调)

除了代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

除了代码242 (带记忆功能的电动调节式前排乘客座椅)

除了代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

除了代码P65 (座椅舒适模式套件)

AR91.18-P-1801LWA

型号 238

带代码241 (用于左侧可电动调节前排乘客座椅的记忆档位装置)

带代码401 (前部座椅空调)

型号 238

带代码242 (带记忆功能的电动调节式前排乘客座椅)

带代码401 (前部座椅空调)

型号 238

带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

带代码401 (前部座椅空调)

型号 238

带代码401 (前部座椅空调)

带代码P65 (座椅舒适模式套件)

AR91.18-P-1801LW

型号 213

带代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

带代码401 (前部座椅空调)

除了代码555 (AMG 高性能座椅)

AR91.18-P-1801LWE

型号 213

带代码401 (前部座椅空调)

除了代码275 (记忆组件（驾驶员座椅、转向柱和后视镜）)

除了代码555 (AMG 高性能座椅)

AR91.18-P-1801LWF

2

如图所示，将左前座垫座椅通风电机 (M18/9) 或右前座垫座椅通风电机 (M18/11) 区域内的座椅衬垫 (3) 和网状座垫 (4) 从座垫支撑 (2) 上拆下。

3

将网状垫 (5) 折叠至一侧。

4

小心地将左前座垫座椅通风电机 (M18/9) 或右前座垫座椅通风电机 (M18/11) 从座垫支撑 (2) 上松开。

5

将电线束 (6) 穿过座垫支撑 (2)。

6

拆下左前座垫座椅通风电机 (M18/9) 或右前座垫座椅通风电机 (M18/11)。

i
注意线束 (6) 的铺设情况。

7

按照拆卸的相反顺序进行安装
