AR91.40-P-0682LWE
拆卸/安装后座区左侧或右侧安全带
20.06.2018
型号
213.0/1
更改提示
15.03.2018
新增“松开螺母并从安全带气囊断开电气连接器”。
操作步骤 9、10
20.03.2018
专用工具，新增。
步骤 4
11.06.2018
新增“拆下燃油系统控制单元，然后连同支架放到一旁”。
操作步骤 7
P91.40-3420-09

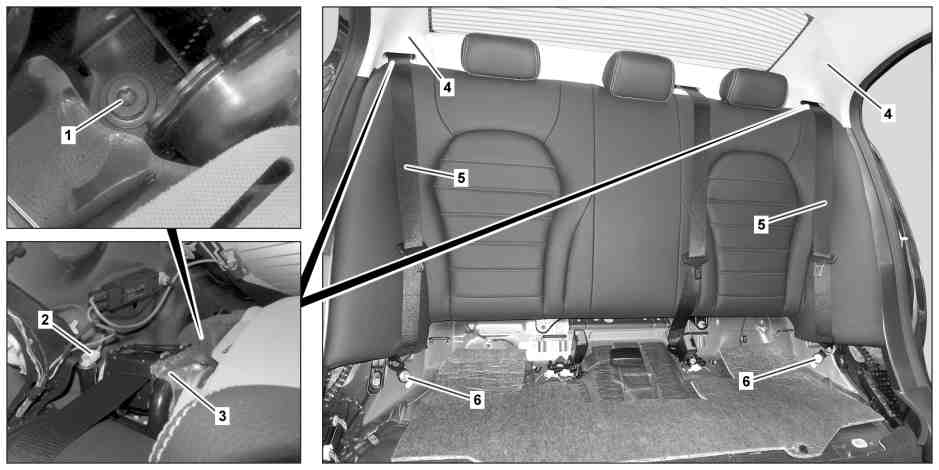

图示为未安全带气囊/代码 306 的车型 213.0
1
螺钉
3
安全带拉紧器
5
安全带
2
电气连接器
4
C 柱镶板
6
螺钉
图示为车型 213.1 的车辆右侧

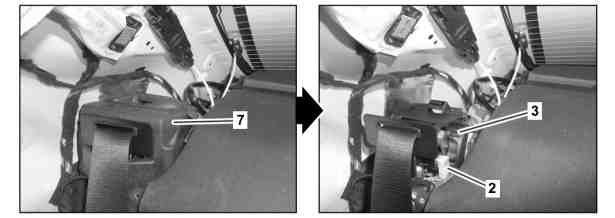

2
电气连接器
3
安全带拉紧器
7
绝缘件
P91.40-3634-04
图示为装配安全带气囊/代码 306 的车型 213.0
11
螺母
12
支架
13
电气连接器

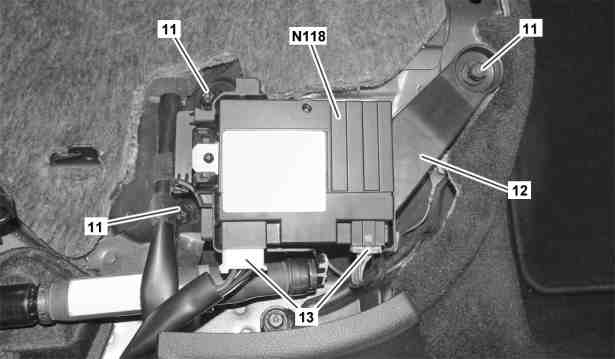

N118
燃油泵控制单元
P91.40-3705-05
图示为装配安全带气囊/代码 306 的车型 213.0
5
安全带
6
螺钉
8
螺母
9
电气连接器
10

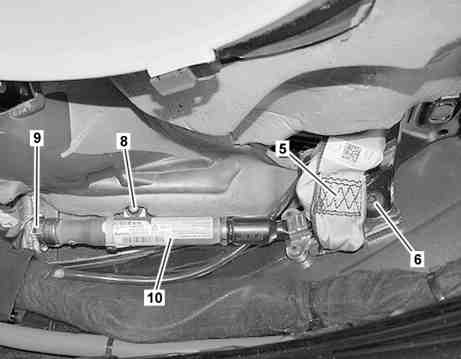

安全带气囊单元
P91.40-3692-11
a
警告
severity=W
燃爆式部件检查和修理操作时的伤害
风险
切勿将烟火部件暴露在 100 °C 或 212 ℉ 以上的高温环境中. 对此类部件进行作业时请切断电源.
AS91.00-Z-0008-01A
a
小心
severity=C
受伤的
风险
。自动安全带收紧器里张紧的弹簧在松开时可能导致人身伤害事故。
切勿拆解自动安全带收紧器.
AS91.00-Z-0002-01A
专业提示
severity=N
关于防止静电放电对电子部件造成损坏的信息
AH54.00-P-0001-01A
关于涉及安全的部件的说明
AH00.00-Z-0019-01A
关于操作、处理和存放燃爆部件的说明、评估和法律要求
AH91.00-Z-0000-10A
e
d
拆卸/安装
1
拆下 C 柱饰板 (4)。

型号 213.0
AR68.30-P-4490LWE
型号 213.1
AR68.30-P-4491LWV
i
型号 213.1

无需拆下外部 C 柱饰板 (4)。
2
断开蓄电池接地线。
AR54.10-P-0003LW
3
将绝缘件 (7) 从安全带拉紧器 (3) 上拆下。
p

小心地拆下并放置绝缘件 (7)。

否则，绝缘件 (7) 可能破裂。
4
断开电气连接器 (2)。
l
拆卸拉杆
*203589043300
5
拧松螺栓 (1)。
n
螺栓 - 连接后排座椅安全带收紧器
*BA91.40-P-1006-01U
6
拆下后座区中的座垫。

型号 213.0/1

除了代码248 (带嵌入式儿童座椅的后排座椅)
AR91.12-P-1020LW
型号 213.0/1

带代码248 (带嵌入式儿童座椅的后排座椅)
AR91.12-P-1020LWA
7
拧松螺母 (11)，然后将燃油泵控制单元 (N118) 连同支架 (12) 放到一旁。
型号 213.0

带代码306 (安全带气囊)

拆下右侧安全带 (5) 时.
i
不要断开电气连接器 (13)。
8
拧松螺母 (8)。
型号 213.0

带代码306 (安全带气囊)

拆下左侧安全带 (5) 时.
9
断开安全带气囊单元 (10) 上的电气连接器 (9)。
型号 213.0

带代码306 (安全带气囊)
l
拆卸拉杆
*203589043300
10
拧松螺钉/螺栓 (6)。
型号 213.0

型号 213.1

除了代码223 (可电动调节式后排座椅)
n
螺栓 - 连接后部安全带端部配件
*BA91.40-P-1005-01U
11
将安全带拉紧器 (3) 连同安全带 (5) 一起拆下。
i
安装:
注意安全带拉紧器 (3) 的正确安装位置。
12
按照与拆卸相反的顺序进行安装。
13
用车辆诊断系统检查辅助防护系统 (SRS)。
a
AD00.00-P-2000-04B
n
安全带/安全带紧急收紧器
号码
名称
型号 213
BA91.40-P-1005-01U
螺栓 - 连接后部安全带端部配件
Nm
35
n
安全带/安全带紧急收紧器
号码
名称
型号 213
BA91.40-P-1006-01U
螺栓 - 连接后排座椅安全带收紧器
Nm
35
203 589 04 33 00
拆卸拉杆
