型号

205.0/1/2

型号

213

型号

253

型号

293

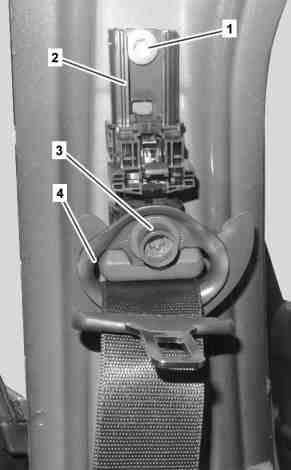

1

螺钉

2

安全带高度调节器

3

螺钉

4

安全带导向装置固定器

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

e
d

拆卸/安装

1

松开 B 柱上部饰板并放到一旁。

AR68.30-P-4700LW

i
不要拆下前排座椅上的安全带端部配件。

2

拆下螺栓 (3) 并拆下安全带导向装置固定器 (4)。

n
螺栓 - 连接前排安全带导向支架

*BA91.40-P-1002-01U

3

松开螺栓 (1)。

n
螺栓 - 连接前排安全带高度调节器到 B 柱

*BA91.40-P-1008-01U

4

取下安全带高度调节器 (2) 并向上拆下。

i
安装:
确保将安全带高度调节器 (2) 正确安装在 B 柱中。

5

按照与拆卸相反的顺序进行安装。

n
安全带/安全带紧急收紧器

号码

名称

型号 205.0

型号 205.1

BA91.40-P-1002-01U

螺栓 - 连接前排安全带导向支架

Nm

30

30

n
安全带/安全带紧急收紧器

号码

名称

型号 205.2

型号 213

BA91.40-P-1002-01U

螺栓 - 连接前排安全带导向支架

Nm

30

35

n
安全带/安全带紧急收紧器

号码

名称

型号 253

型号 293

BA91.40-P-1002-01U

螺栓 - 连接前排安全带导向支架

Nm

30

30

n
安全带/安全带紧急收紧器

号码

名称

型号 205.0

型号 205.1

BA91.40-P-1008-01U

螺栓 - 连接前排安全带高度调节器到 B 柱

Nm

30

30

n
安全带/安全带紧急收紧器

号码

名称

型号 205.2

型号 213

BA91.40-P-1008-01U

螺栓 - 连接前排安全带高度调节器到 B 柱

Nm

30

35

n
安全带/安全带紧急收紧器

号码

名称

型号 253

型号 293

BA91.40-P-1008-01U

螺栓 - 连接前排安全带高度调节器到 B 柱

Nm

35

30
