型号

205

型号

213

型号

238

型号

253, 293

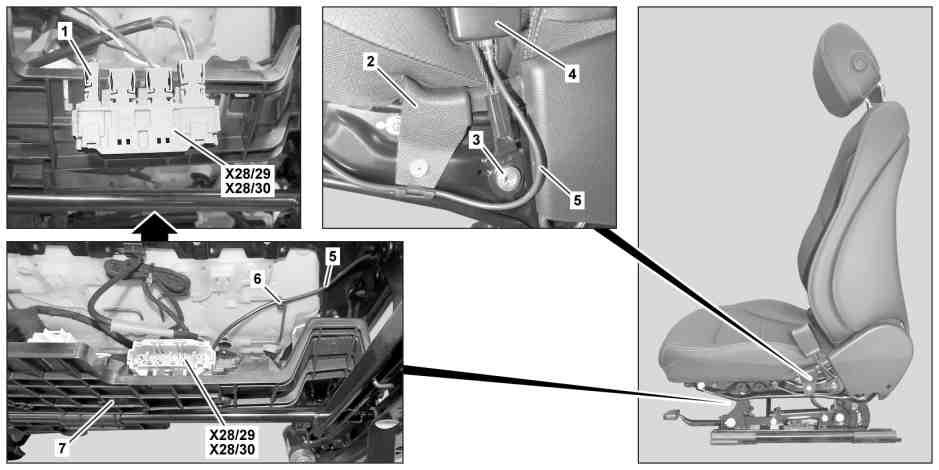

图示为车型 205.0

1

电气连接器

4

安全带锁扣

7

支架

2

护盖

5

电气线束

X28/29

车架底板组件/驾驶员座椅电气连接器

3

螺栓

6

电缆扎带

X28/30

车架底板组件/前排乘客座椅电气连接器

1

电气连接器

X28/29

车架底板组件/驾驶员座椅电气连接器

X28/30

车架底板组件/前排乘客座椅电气连接器

8

掣子爪

e
d

拆卸/安装

1

拆下前排座椅并放在靠背上。

型号 205.0/1/2/3, 213, 238, 253, 293

AR91.10-P-1000LW

型号 205.4

AR91.10-P-1000LWR

2

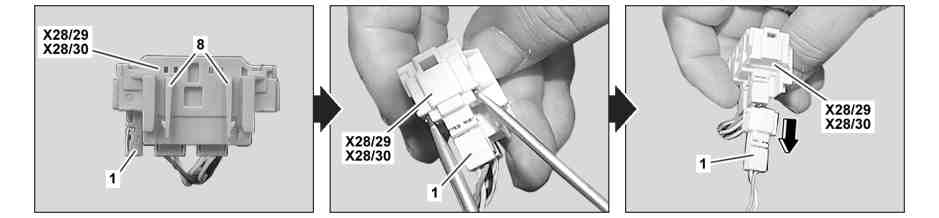

释放掣子爪 (8) 并从支架 (7) 拆下车架底板组件电气连接器（X28/29、X28/30）。

3

用两个适当的螺丝刀松开电线束 (5) 的电气连接器 (1)，并拉出车架底板组件（X28/29、X28/30）的电气连接器。

p

小心地拆下电气连接 (1)。

否则，可能会受到损坏。

4

将电气线束 (5) 从饰板 (2) 上松开并露出。

p
安装:

将电气线束 (5) 固定到座椅调节装置上，从而能够不受限制地调节前排座椅。

否则电线束 (5) 可能会受剪断裂或压碎。

i
安装:
更换电缆扎带 (6)。

l
拆卸工具

*000589956300

5

拆下螺栓 (3)，然后拆下安全带锁扣 (4)。

i
安装:
注意安全带锁扣 (4) 的正确安装位置。

n
螺栓 - 连接前排座椅安全带锁扣

*BA91.40-P-1004-01U

6

按照与拆卸相反的顺序进行安装

n
安全带/安全带紧急收紧器

号码

名称

型号 205.0

型号 205.1

BA91.40-P-1004-01U

螺栓 - 连接前排座椅安全带锁扣

Nm

35

35

n
安全带/安全带紧急收紧器

号码

名称

型号 205.2

型号 205.3

BA91.40-P-1004-01U

螺栓 - 连接前排座椅安全带锁扣

Nm

35

35

n
安全带/安全带紧急收紧器

号码

名称

型号 205.4

型号 213

BA91.40-P-1004-01U

螺栓 - 连接前排座椅安全带锁扣

Nm

35

35

n
安全带/安全带紧急收紧器

号码

名称

型号 238

型号 253

BA91.40-P-1004-01U

螺栓 - 连接前排座椅安全带锁扣

Nm

35

35

n
安全带/安全带紧急收紧器

号码

名称

型号 293

BA91.40-P-1004-01U

螺栓 - 连接前排座椅安全带锁扣

Nm

35
