型号

205.0/1/2

型号

213

型号

253, 293

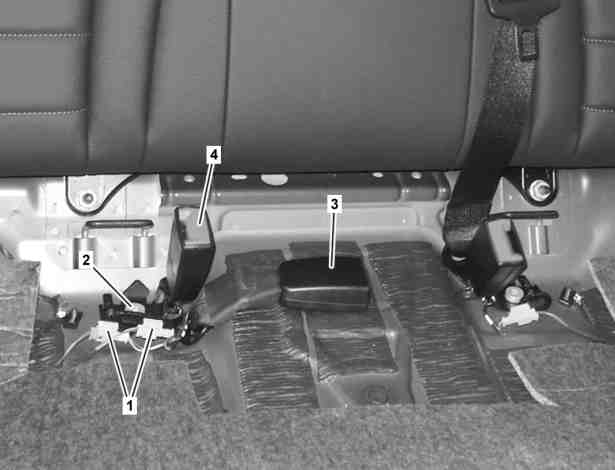

图示为车型 205.0

1

电气连接器

2

螺钉

3

中间座椅安全带锁扣

4

右侧座椅安全带锁扣

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

e
d

拆卸/安装

1

拆下后座区中的座垫。

型号 205.0/1/2

除了代码248 (带嵌入式儿童座椅的后排座椅)

除了代码P10 (出租车套件，德国)

型号 213

除了代码248 (带嵌入式儿童座椅的后排座椅)

型号 253, 293

AR91.12-P-1020LW

型号 205.0/1/2

带代码248 (带嵌入式儿童座椅的后排座椅)

型号 205.0/1/2

带代码P10 (出租车套件，德国)

型号 213

带代码248 (带嵌入式儿童座椅的后排座椅)

AR91.12-P-1020LWA

2

断开电气连接器 (1)。

3

拆下螺栓/螺钉 (2)。

n
螺栓 - 连接后排座椅安全带锁扣

*BA91.40-P-1009-01U

4

将右侧安全带锁扣 (3) 连同中央安全带锁扣 (4) 一起拆下。

i
中央安全带锁扣 (3) 和右侧安全带锁扣 (4) 构成一个单元， 必须同时拆卸或更换。

i
安装:
注意中央安全带锁扣 (3) 和右侧安全带锁扣 (4) 的正确安装位置。

5

按照拆卸的相反顺序进行安装

n
安全带/安全带紧急收紧器

号码

名称

型号 205.0

型号 205.1

BA91.40-P-1009-01U

螺栓 - 连接后排座椅安全带锁扣

Nm

35

35

n
安全带/安全带紧急收紧器

号码

名称

型号 205.2

型号 213

BA91.40-P-1009-01U

螺栓 - 连接后排座椅安全带锁扣

Nm

35

35

n
安全带/安全带紧急收紧器

号码

名称

型号 253

型号 293

BA91.40-P-1009-01U

螺栓 - 连接后排座椅安全带锁扣

Nm

35

30
