型号

205

型号

213

型号

253, 293

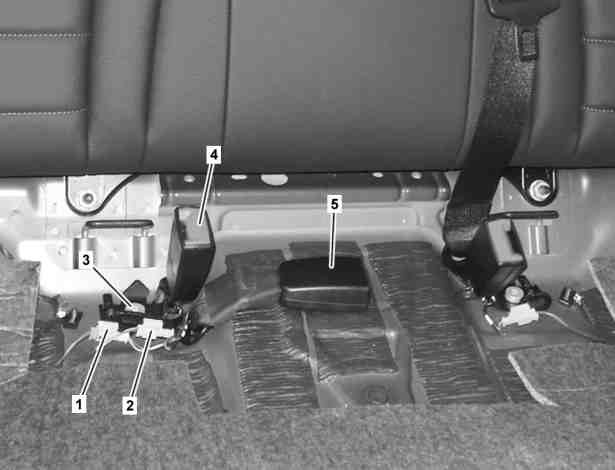

图示为车型 205.0

1

电气连接器

2

电气连接器

3

螺钉

4

右侧座椅安全带锁扣

5

中间座椅安全带锁扣

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

e
d

拆卸/安装

1

拆下后座区中的座垫。

型号 205

除了代码248 (带嵌入式儿童座椅的后排座椅)

除了代码P10 (出租车套件，德国)

型号 213

除了代码248 (带嵌入式儿童座椅的后排座椅)

型号 253, 293

AR91.12-P-1020LW

型号 205

带代码248 (带嵌入式儿童座椅的后排座椅)

型号 205

带代码P10 (出租车套件，德国)

型号 213

带代码248 (带嵌入式儿童座椅的后排座椅)

AR91.12-P-1020LWA

2

断开电气连接器（1、2）。

3

拆下螺栓 (3)。

n
螺栓 - 连接后排座椅安全带锁扣

*BA91.40-P-1009-01U

4.1

将右侧安全带锁扣 (4) 连同中央安全带锁扣 (5) 一起拆下。

型号 205.0/1/2, 213, 253, 293

i
右侧安全带锁扣 (4) 和中央安全带锁扣 (5) 为一体装置， 必须同时拆卸或更换。

i
安装:
记录右侧安全带锁扣 (4) 和中央安全带锁扣 (5) 的正确安装位置。

4.2

拆下右侧座椅安全带锁扣 (4)。

型号 205.3/4

i
安装:
记录右侧安全带锁扣 (4) 的正确安装位置.

5

按照拆卸的相反顺序进行安装

n
安全带/安全带紧急收紧器

号码

名称

型号 205.0

型号 205.1

BA91.40-P-1009-01U

螺栓 - 连接后排座椅安全带锁扣

Nm

35

35

n
安全带/安全带紧急收紧器

号码

名称

型号 205.2

型号 205.3

BA91.40-P-1009-01U

螺栓 - 连接后排座椅安全带锁扣

Nm

35

35

n
安全带/安全带紧急收紧器

号码

名称

型号 205.4

型号 213

BA91.40-P-1009-01U

螺栓 - 连接后排座椅安全带锁扣

Nm

35

35

n
安全带/安全带紧急收紧器

号码

名称

型号 253

型号 293

BA91.40-P-1009-01U

螺栓 - 连接后排座椅安全带锁扣

Nm

35

30
