型号

213

带代码460 (加拿大版本)

型号

213

带代码494 (美国版本)

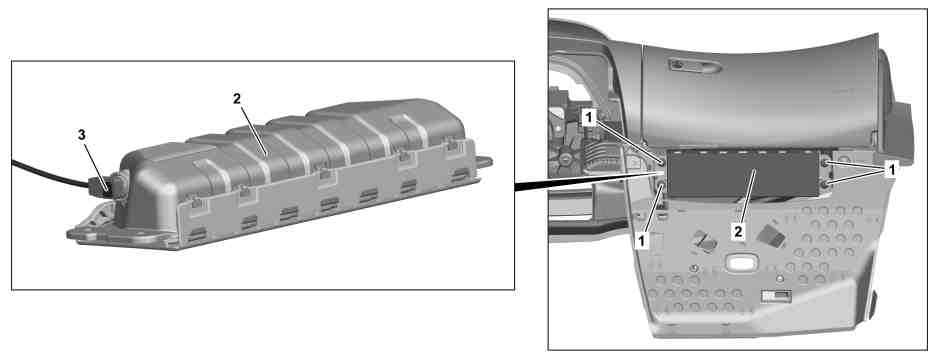

1

螺钉

3

电气连接器

2

前排乘客膝部气囊

a
警告
severity=W

燃爆式部件检查和修理操作时的伤害
风险

切勿将烟火部件暴露在 100 °C 或 212 ℉ 以上的高温环境中. 对此类部件进行作业时请切断电源.

AS91.00-Z-0008-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

关于操作、处理和存放燃爆部件的说明、评估和法律要求

AH91.00-Z-0000-10A

e
d

拆卸/安装

1

将前排乘客座椅调整到后部。

2

断开蓄电池接地线。

AR54.10-P-0003LW

3

松开螺栓 (1) 并降下前排乘客膝部气囊 (2)，直至能够接触到电气连接器 (3)。

n
螺栓 - 连接膝部气囊到横梁

*BA91.60-P-1003-01O

4

松开并断开电气连接 (3)。

l
拆卸拉杆

*203589043300

5

拆下前排乘客膝部气囊 (2)。

6

正确处置拆下的前排乘客膝部气囊 (2)。

安装新的前排乘客膝部气囊 (2) 时。

7

按照拆卸的相反顺序进行安装。

g

检验

8

用诊断装置检查辅助防护系统 (SRS)。

安装新的前排乘客膝部气囊 (2) 时。

a

AD00.00-P-2000-04B

n
气囊

号码

名称

型号 213

BA91.60-P-1003-01O

螺栓 - 连接膝部气囊到横梁

Nm

4
