AR91.60-P-0200LW
拆卸/安装驾驶员膝部气囊
25.11.2019
型号
205, 213, 253, 293
带代码294 (膝部气囊)

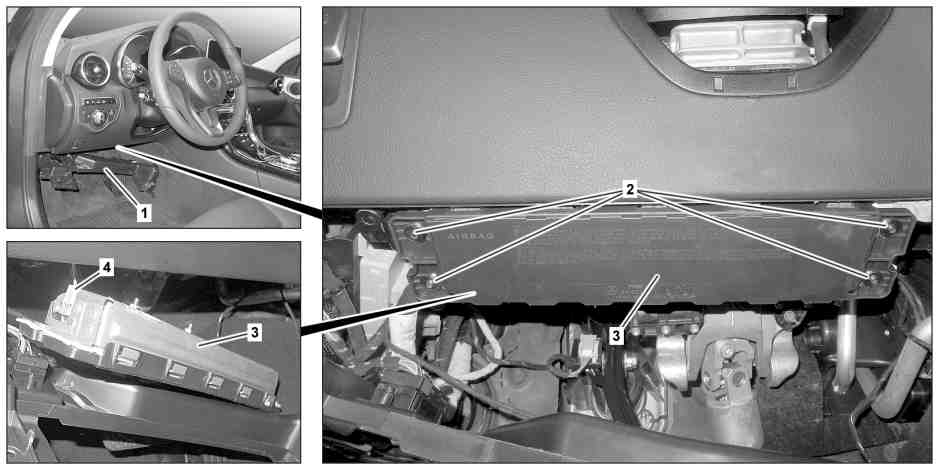

P91.60-4643-09
图示为车型 205
1
护盖
3
驾驶员膝部气囊
4
电气连接器
2
螺栓
a
警告
severity=W
燃爆式部件检查和修理操作时的伤害
风险
切勿将烟火部件暴露在 100 °C 或 212 ℉ 以上的高温环境中. 对此类部件进行作业时请切断电源.
AS91.00-Z-0008-01A
专业提示
severity=N
关于防止静电放电对电子部件造成损坏的信息
AH54.00-P-0001-01A
关于涉及安全的部件的说明
AH00.00-Z-0019-01A
关于操作、处理和存放燃爆部件的说明、评估和法律要求
AH91.00-Z-0000-10A
e
d
拆卸/安装
1
向上调节转向柱。
2
向后调节驾驶员座椅。
3
关闭点火开关并将遥控钥匙存放在发射范围之外（至少 2 m）。
4
将接线地从蓄电池上断开。

型号 293

带代码294 (膝部气囊)
AR54.10-P-0003EQ
型号 205, 213, 253

带代码294 (膝部气囊)
AR54.10-P-0003LW
5
松开护盖 (1) 并降下，直到可以拆下驾驶员膝部气囊 (3)。

型号 293

带代码294 (膝部气囊)
AR68.10-P-1501EQ
型号 213

带代码294 (膝部气囊)
AR68.10-P-1501LWE
型号 205, 253

带代码294 (膝部气囊)
AR68.10-P-1500LW
6
拆下螺钉 (2) 并降下驾驶员膝部气囊 (3)，直至可以接取电气连接器 (4)。
n
螺栓 - 连接膝部气囊到横梁
*BA91.60-P-1003-01O
7
松开并断开电气连接器 (4)。
i
安装:
确保电气连接器 (4) 正确接合。
8
拆下驾驶员膝部气囊 (3)。
9
按照与拆卸相反的顺序进行安装。
g
检验
10
用车辆诊断系统检查辅助防护系统 (SRS)。
当更换驾驶员膝部气囊 (3) 时。
a
型号 293

带代码294 (膝部气囊)
AD00.00-P-2000-06FR
a
型号 205, 213, 253

带代码294 (膝部气囊)
AD00.00-P-2000-04B
n
气囊
号码
名称
型号 205.0/1/2/3
型号 205.4
BA91.60-P-1003-01O
螺栓 - 连接膝部气囊到横梁
Nm
4
4
n
气囊
号码
名称
型号 213
型号 253
BA91.60-P-1003-01O
螺栓 - 连接膝部气囊到横梁
Nm
4
4
n
气囊
号码
名称
型号 293
BA91.60-P-1003-01O
螺栓 - 连接膝部气囊到横梁
Nm
4
