型号

205

型号

213

型号

238

型号

253

型号

293

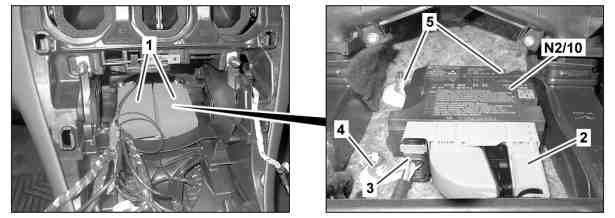

图示为车型 205

1

泡沫件

2

电气连接器

3

电气连接器

4

螺母

5

螺母

N2/10

辅助防护系统控制单元

a
警告
severity=W

燃爆式部件检查和修理操作时的伤害
风险

切勿将烟火部件暴露在 100 °C 或 212 ℉ 以上的高温环境中. 对此类部件进行作业时请切断电源.

AS91.00-Z-0008-01A

专业提示
severity=N

对接地连接时使用油漆刮擦的螺母的提示

AH00.19-P-1000-20A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

关于操作、处理和存放燃爆部件的说明、评估和法律要求

AH91.00-Z-0000-10A

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

e
d

拆卸/安装

1

调试辅助防护系统 (SRS) 控制单元 (N2/10)。

更换辅助防护系统控制单元 (N210) 时。

a

型号 293

AD00.00-P-2000-06FR

a

型号 205, 213, 253

AD00.00-P-2000-04B

a

型号 238

AD00.00-P-2000-06LWO

2

关闭点火开关并将遥控钥匙存放在发射范围以外（至少 2 m）。

3

断开车载电网蓄电池的接地线。

型号 293

AR54.10-P-0003EQ

型号 205, 213, 253

AR54.10-P-0003LW

型号 238

AR54.10-P-0003LWO

4

拆下主机。

型号 293

AR82.85-P-1101EQ

型号 205

始自2019年款

带代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))

型号 205

带代码506 (收音机 Audio 20 NTG 5.5)

AR82.85-P-1101LWM

型号 205, 253

带代码520 (Audio 20 USB)

型号 205, 253

带代码522 (Audio 20 收音机)

型号 205

截至2019年款

带代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))

型号 253

带代码531 (驾驶室管理和数据系统以及自动导航系统 (COMAND APS))

AR82.85-P-1100LW

型号 213, 238

AR82.85-P-1101LWE

5

拆下泡沫件 (1)。

6

断开电气连接器（2、3）

7

松开螺母（4、5）。

n
连接防护系统控制单元到车内地板

*BA91.60-P-1007-01O

8

拆下辅助防护系统 (SRS) 控制单元 (N2/10)。

9

按照与拆卸相反的顺序进行安装。

n
气囊

号码

名称

型号 205.0/1/2/3

型号 205.4

BA91.60-P-1007-01O

连接防护系统控制单元到车内地板

Nm

10

10

n
气囊

号码

名称

型号 213

型号 238

BA91.60-P-1007-01O

连接防护系统控制单元到车内地板

Nm

10

10

n
气囊

号码

名称

型号 253

型号 293

BA91.60-P-1007-01O

连接防护系统控制单元到车内地板

Nm

10

10
