型号

205

型号

213

型号

238

型号

253

型号

293

1

通用扳手

2

弹簧

3

电气连接器

4

驾驶员气囊

4

驾驶员气囊

5

支座

6

方向盘

a
警告
severity=W

燃爆式部件检查和修理操作时的伤害
风险

切勿将烟火部件暴露在 100 °C 或 212 ℉ 以上的高温环境中. 对此类部件进行作业时请切断电源.

AS91.00-Z-0008-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

关于操作、处理和存放燃爆部件的说明、评估和法律要求

AH91.00-Z-0000-10A

e
d

拆卸/安装

1

将方向盘 (6) 移动到最上方。

2

断开蓄电池上的接地线。

型号 293

AR54.10-P-0003EQ

型号 238

AR54.10-P-0003LWO

型号 205, 213, 253

AR54.10-P-0003LW

3

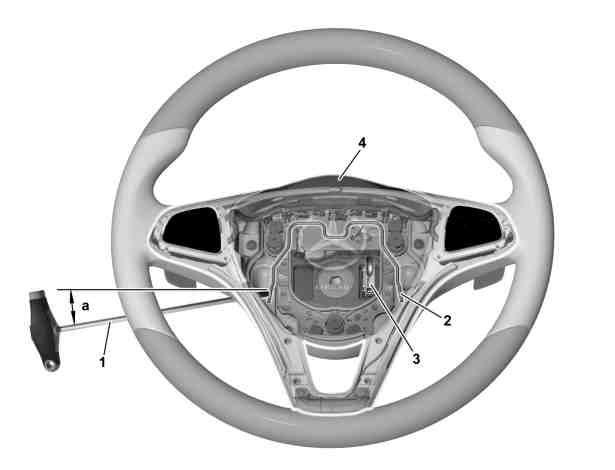

将六角螺丝刀 (1) 插入方向盘 (6) 的右侧和左侧开口（如箭头所示）中并向内按压弹簧 (2) 的各端部，直至驾驶员气囊 (4) 释放。

i
角度：

a = 约 10°

i
使用尺寸为 4 mm 的市售通用扳手 (1)。

i

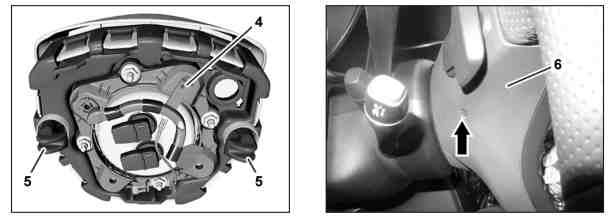

第一次拆卸驾驶员气囊 (4) 时，必须穿过方向盘 (6) 上的右侧和左侧开口（如箭头所示）。

i
安装:
弹簧 (2) 的端部必须正确接合（会听到声响）在驾驶员气囊 (4) 的支座 (5) 中。

4

拆下驾驶员气囊 (4) 并断开电气连接器 (3)。

i
安装:
确保电气连接器 (3) 正确接合。

5

正确处置驾驶员气囊 (4)。

更换驾驶员气囊 (4) 时。

6

按照与拆卸相反的顺序进行安装。

7

使用诊断设备检查辅助防护系统 (SRS)。

更换驾驶员气囊 (4) 时。

a

型号 293

AD00.00-P-2000-06FR

a

型号 238

AD00.00-P-2000-06LWO

a

型号 205, 213, 253

AD00.00-P-2000-04B
