型号

213, 238.3

1

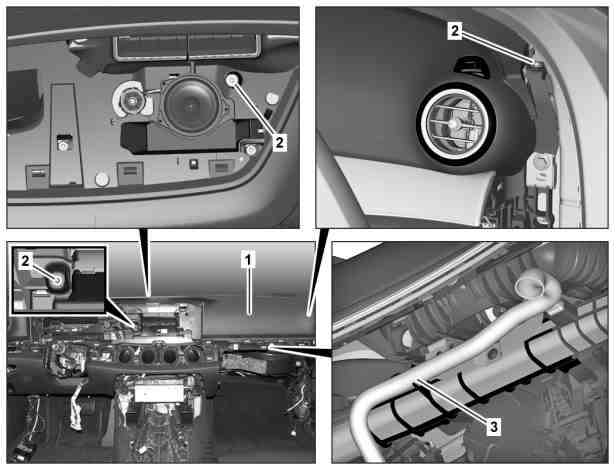

仪表板

2

螺栓

3

通风气道

4

螺栓

5

固定卡子

6

螺母

7

电气连接器

8

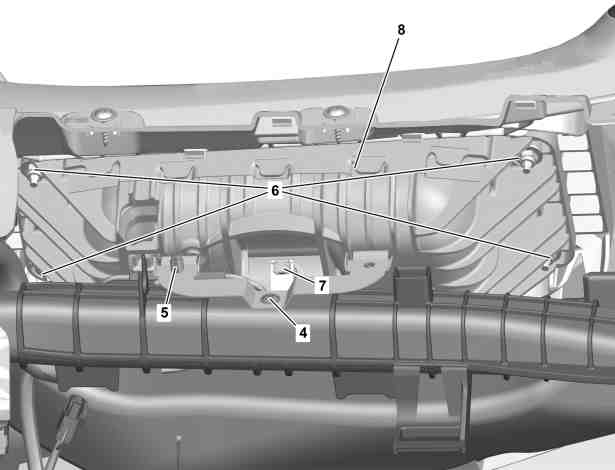

前排乘客气囊

a
警告
severity=W

燃爆式部件检查和修理操作时的伤害
风险

切勿将烟火部件暴露在 100 °C 或 212 ℉ 以上的高温环境中. 对此类部件进行作业时请切断电源.

AS91.00-Z-0008-01A

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

关于操作、处理和存放燃爆部件的说明、评估和法律要求

AH91.00-Z-0000-10A

e
d

拆卸/安装

1

拆下显示模块

AR54.30-P-6023LWE

2

拆下手套箱

AR68.10-P-1402LWE

3

拆下 A 柱上的镶板

型号 238.3

AR68.30-P-4050LWO

型号 213

AR68.30-P-4050LW

4

拆下右侧 A 柱饰件下的电视 (TV) 天线放大器

型号 213.2## 1#

带代码865 (电视信号接收器)

AR82.62-P-8305LWT

型号 213.0##/1## 1# , 238.3## 1#

带代码865 (电视信号接收器)

AR82.62-P-8305LWE

5

拆下左侧 A 柱饰件下的电视 (TV) 天线放大器

型号 213.2## 2#

带代码865 (电视信号接收器)

AR82.62-P-8308LWT

6

拆下螺栓 (2)

7

拆下空气导管 (3)

8

将固定卡 (5) 从前排乘客气囊的支架上松开

l
夹子拆卸器

*452589016300

9

松开螺栓 (4)

n
螺钉/螺栓 - 连接前排乘客气囊装置到横梁

*BA91.60-P-1002-01O

10

松开螺母 (6)

n
螺母 - 连接前排乘客气囊单元到仪表板

*BA91.60-P-1001-01O

11

向上压仪表板 (1), 并拆下前排乘客气囊 (8) 直到可以操作电气连接器 (7).

12

断开电气连接器 (7) 并拆下前排乘客气囊 (8)

13

按照拆卸的相反顺序进行安装

14

用诊断系统检查辅助防护系统 (SRS)

a

型号 238.3

AD00.00-P-2000-06LWO

a

型号 213

AD00.00-P-2000-04B

n
气囊

号码

名称

型号 213

型号 238

BA91.60-P-1001-01O

螺母 - 连接前排乘客气囊单元到仪表板

Nm

5

5

n
气囊

号码

名称

型号 213

型号 238

BA91.60-P-1002-01O

螺钉/螺栓 - 连接前排乘客气囊装置到横梁

Nm

4

4
