型号

213

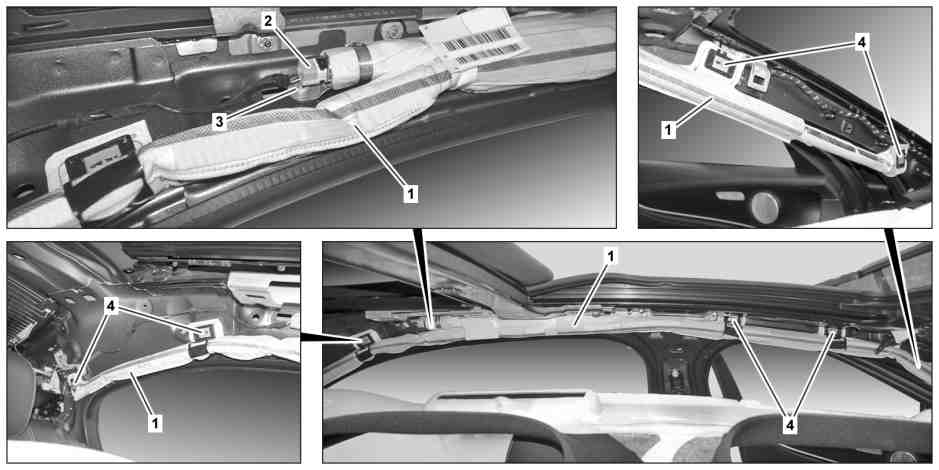

图示为车型 213.0 的左侧

1

车窗气囊

3

螺钉

2

电气连接器

4

卡子

4

卡子

a
警告
severity=W

燃爆式部件检查和修理操作时的伤害
风险

切勿将烟火部件暴露在 100 °C 或 212 ℉ 以上的高温环境中. 对此类部件进行作业时请切断电源.

AS91.00-Z-0008-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

关于操作、处理和存放燃爆部件的说明、评估和法律要求

AH91.00-Z-0000-10A

e
d

拆卸/安装

1

将左前座椅置于水平位置

拆卸右侧车窗气囊 (1) 时.

2

将右前座椅置于水平位置

拆卸左侧车窗气囊 (1) 时.

3

断开蓄电池接地线

AR54.10-P-0003LW

4.1

拆下车顶内衬并放到座椅上

型号 213.0/1

AR68.30-P-4300LWE

4.2

拆下车顶内衬

型号 213.2

AR68.30-P-4300LWS

5

松开并断开电气连接器 (2)

i
安装:
确保正确接合电气连接器 (2).

6

松开螺栓 (3)

n
螺栓 - 连接车窗气囊气体发生器的支架到 A 柱/车顶架

*BA91.60-P-1004-01O

7

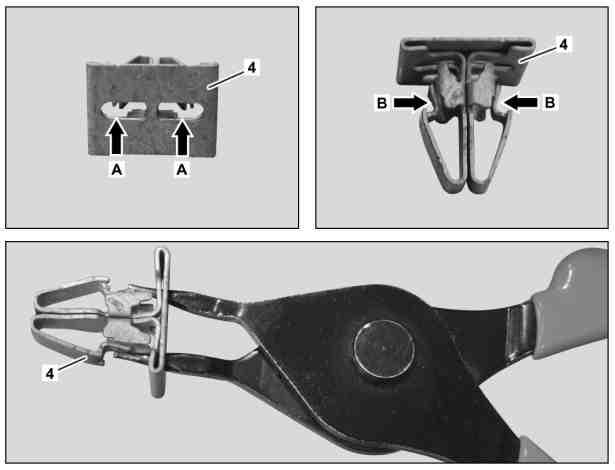

使用钳子并穿过开口 (箭头 A 所示) 将固定件 (箭头 B 所示) 按压在一起, 然后拆下夹子 (4)

i
型号 213.1

C 柱区域内还安装有一个夹子 (4).

8

取下气体发生器并拆下车窗气囊 (1)

9

按照拆卸的相反顺序进行安装

10

用诊断系统检查辅助防护装置 (SRS)

更换车窗气囊 (1) 时.

a

AD00.00-P-2000-04B

n
气囊

号码

名称

型号 213

BA91.60-P-1004-01O

螺栓 - 连接车窗气囊气体发生器的支架到 A 柱/车顶架

Nm

6
