型号

205, 213, 253

除了代码555 (AMG 高性能座椅)

型号

217, 222, 238, 293

更改提示

08.11.2018

专用工具，新增。

操作步骤 3

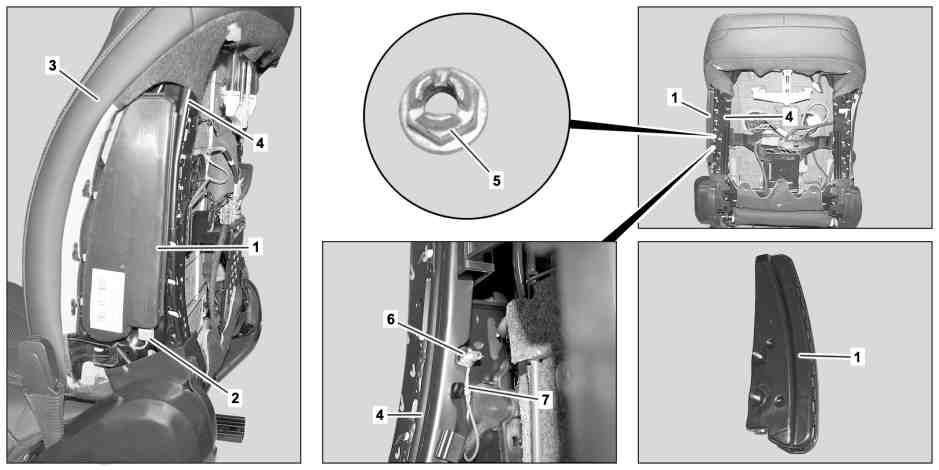

图示为拆下前排座椅的车型 222

1

侧部气囊装置

4

靠背框架

6

螺母

2

电气连接器

5

螺母

7

接地电缆

3

座椅靠背

a
警告
severity=W

燃爆式部件检查和修理操作时的伤害
风险

切勿将烟火部件暴露在 100 °C 或 212 ℉ 以上的高温环境中. 对此类部件进行作业时请切断电源.

AS91.00-Z-0008-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

关于操作、处理和存放燃爆部件的说明、评估和法律要求

AH91.00-Z-0000-10A

e
d

拆卸/安装

1

从左右座椅靠背 (3) 上拆下座椅靠背饰件。

型号 205.0/1/2, 213, 253

除了代码555 (AMG 高性能座椅)

型号 293

AR91.10-P-1912LW

型号 205.3/4

除了代码555 (AMG 高性能座椅)

型号 238

AR91.10-P-1912CLW

型号 217, 222

AR91.10-P-1910LF

2

断开蓄电池接地线。

型号 205, 213, 253

除了代码555 (AMG 高性能座椅)

AR54.10-P-0003LW

型号 217, 222

AR54.10-P-0003LF

型号 238

AR54.10-P-0003LWO

型号 293

AR54.10-P-0003EQ

3

松开并断开侧部气囊装置 (1) 的电气连接器 (2)。

i
安装:
确保正确接合侧部气囊装置 (1) 的电气连接器 (2)。

l
拆卸拉杆

*203589043300

4

松开螺母 (5)。

n
型号 217, 222螺母 - 连接中间气囊/侧面气囊到座椅靠背框架

*BA91.60-P-1010-01I

n
型号 205, 213, 253

除了代码555 (AMG 高性能座椅)

型号 238, 293螺母 - 连接侧部气囊单元到靠背框架

*BA91.60-P-1006-01O

5

松开螺母 (6)，然后拆下接地线 (7)。

i
型号 205, 213, 253

除了代码555 (AMG 高性能座椅)

型号 238, 293

接地线 (7) 固定在螺母 (6) 上。

i
注意接地线 (7) 的安装位置。

n
型号 217, 222螺母 - 连接中间气囊/侧面气囊到座椅靠背框架

*BA91.60-P-1010-01I

n
型号 205, 213, 253

除了代码555 (AMG 高性能座椅)

型号 238, 293螺母 - 连接侧部气囊单元到靠背框架

*BA91.60-P-1006-01O

6

将侧部气囊装置 (1) 从靠背框架 (4) 上拆下。

7

按照拆卸的相反顺序进行安装

g

检验

8

用车辆诊断系统检查辅助防护系统 (SRS)。

更换侧部气囊装置 (1) 时。

a

型号 293

AD00.00-P-2000-06FR

a

型号 205, 213, 253

除了代码555 (AMG 高性能座椅)

型号 217, 222

AD00.00-P-2000-04B

a

型号 238

AD00.00-P-2000-06LWO

n
气囊

号码

名称

型号 205.0/1/2/3

型号 205.4

BA91.60-P-1006-01O

螺母 - 连接侧部气囊单元到靠背框架

Nm

7

7

n
气囊

号码

名称

型号 213

型号 238

BA91.60-P-1006-01O

螺母 - 连接侧部气囊单元到靠背框架

Nm

7

6

n
气囊

号码

名称

型号 253

型号 293

BA91.60-P-1006-01O

螺母 - 连接侧部气囊单元到靠背框架

Nm

7

7

n
气囊

号码

名称

型号 217

型号 222

BA91.60-P-1010-01I

螺母 - 连接中间气囊/侧面气囊到座椅靠背框架

Nm

6

6
