型号

205, 213, 253, 290

带代码555 (AMG 高性能座椅)

更改提示

24.07.2019

在操作步骤 5 中新增了维修间资料系统 (WIS) 服务媒体。

1

靠背支撑

6

侧部气囊单元

2

螺栓

7

螺钉

3

护盖

8

螺钉

4

电气连接器

9

螺母

5

支架

a
警告
severity=W

燃爆式部件检查和修理操作时的伤害
风险

切勿将烟火部件暴露在 100 °C 或 212 ℉ 以上的高温环境中. 对此类部件进行作业时请切断电源.

AS91.00-Z-0008-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

关于操作、处理和存放燃爆部件的说明、评估和法律要求

AH91.00-Z-0000-10A

e
d

拆卸/安装

1

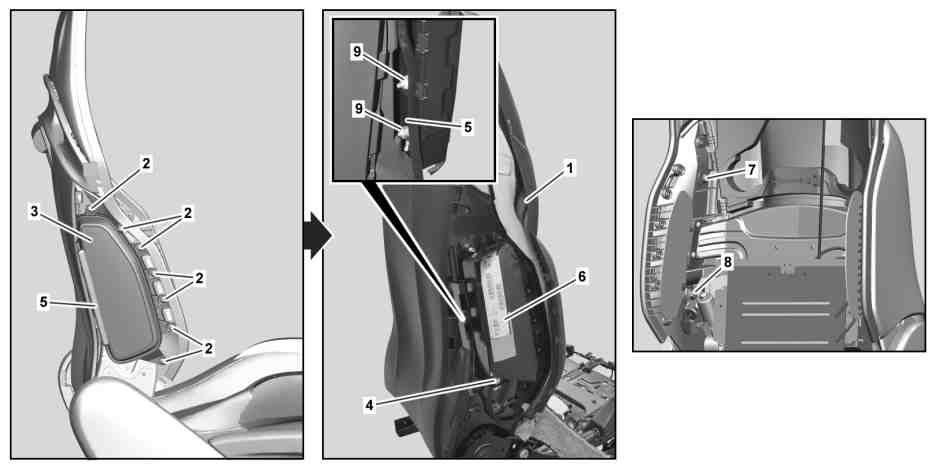

拆下座椅靠背衬垫 (1)，直到可以接取螺钉（7、8）。

型号 290

带代码555 (AMG 高性能座椅)

AR91.10-P-0003FRX

型号 205, 213, 253

带代码555 (AMG 高性能座椅)

AR91.10-P-0003LWX

2

松开侧面座椅套。

l
长楔子

*115589035900

3

拧下螺栓 (2)。

4

将护盖 (3) 从框架 (5) 上松开并拆下。

5

松开并断开电气连接器 (4)。

i
维修间资料系统 (WIS) 服务媒体

wsm://04_201900_11

此处显示了操作步骤 5 至 10。

l
拆卸拉杆

*203589043300

6

拧下螺栓 (7)。

7

松开螺钉 (8)。

8

将支架 (5) 推到一旁，直到可以接取螺母 (9)。

9

松开螺母 (9)。

n
螺母 - 连接侧部气囊单元到靠背框架

*BA91.60-P-1006-01O

10

小心地拆下侧部气囊单元 (6)。

11

按照与拆卸相反的顺序进行安装

g

检验

12

用车辆诊断系统检查辅助防护系统 (SRS)。

更换侧部气囊单元 (6) 时。

a

型号 205, 213, 253

带代码555 (AMG 高性能座椅)

AD00.00-P-2000-04B

a

型号 290

带代码555 (AMG 高性能座椅)

AD00.00-P-2000-06FR

n
气囊

号码

名称

型号 205.0/1/2/3

型号 205.4

BA91.60-P-1006-01O

螺母 - 连接侧部气囊单元到靠背框架

Nm

7

7

n
气囊

号码

名称

型号 213

型号 253

BA91.60-P-1006-01O

螺母 - 连接侧部气囊单元到靠背框架

Nm

7

7

n
气囊

号码

名称

型号 290

BA91.60-P-1006-01O

螺母 - 连接侧部气囊单元到靠背框架

Nm

7
