型号

205.0/1/2/3

型号

213

型号

253

型号

293

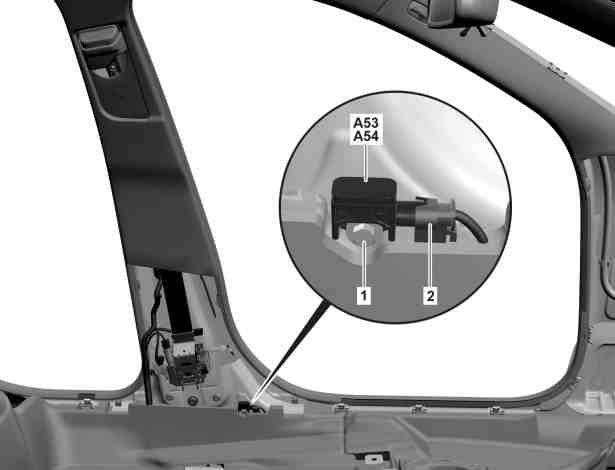

图示为车型 205.0 的车辆左侧，前排座椅已拆下

1

螺钉

2

电气连接器

A53

左侧侧部气囊感测器

A54

右侧侧部气囊感测器

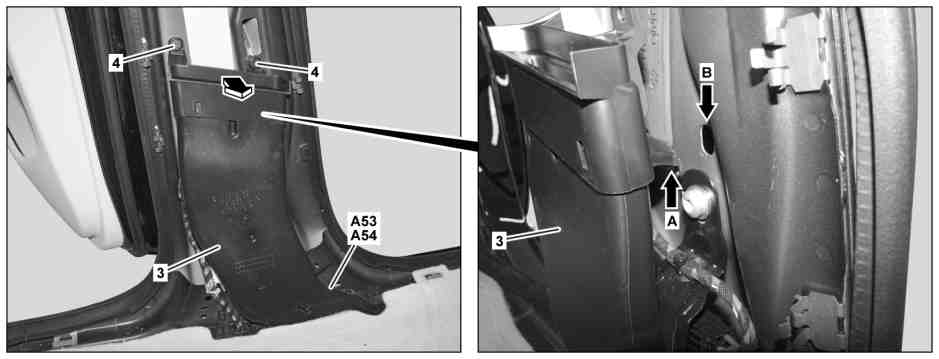

图示为车型 213，装配自动空调/代码 (581)

3

通风气道

A53

左侧侧部气囊感测器

4

安装夹

A54

右侧侧部气囊感测器

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

e
d

拆卸/安装

1.1

拆下下部 B 柱饰板。

型号 205.0/1/2

型号 213

型号 253

型号 293

AR68.30-P-4700LW

i
无需拆下安全带端部配件。

1.2

拆下登车护板。

型号 205.3

AR68.30-P-4100CLW

2

将接地线从车载电网蓄电池上断开。

型号 293

AR54.10-P-0003EQ

型号 205.0/1/2/3

型号 213

型号 253

AR54.10-P-0003LW

3

拆下紧固夹 (4)。

型号 213

带代码581 (自动空调)

4

提起通风气道 (3) 并向内转动，直至可以接取螺钉 (1)。

型号 213

带代码581 (自动空调)

i
安装:
确保支架（如箭头 A 所示）正确落座在开口（如箭头 B 所示）中。

5

拧下螺栓 (1)。

n
螺栓 - 连接侧部气囊传感器到 B 柱

*BA91.60-P-1008-01O

6

断开电气连接器 (2)。

7

拆下左侧气囊感测器 (A53) 或右侧气囊感测器 (A54)。

8

按照与拆卸相反的顺序进行安装

9

使用车辆诊断系统检查辅助防护系统 (SRS)。

a

型号 293

AD00.00-P-2000-06FR

a

型号 205.0/1/2/3

型号 213

型号 253

AD00.00-P-2000-04B

n
气囊

号码

名称

型号 205.0/1/2/3

型号 213

BA91.60-P-1008-01O

螺栓 - 连接侧部气囊传感器到 B 柱

Nm

8

8

n
气囊

号码

名称

型号 253

型号 293

BA91.60-P-1008-01O

螺栓 - 连接侧部气囊传感器到 B 柱

Nm

8

8
