型号

205

型号

213

型号

238

型号

253

型号

293

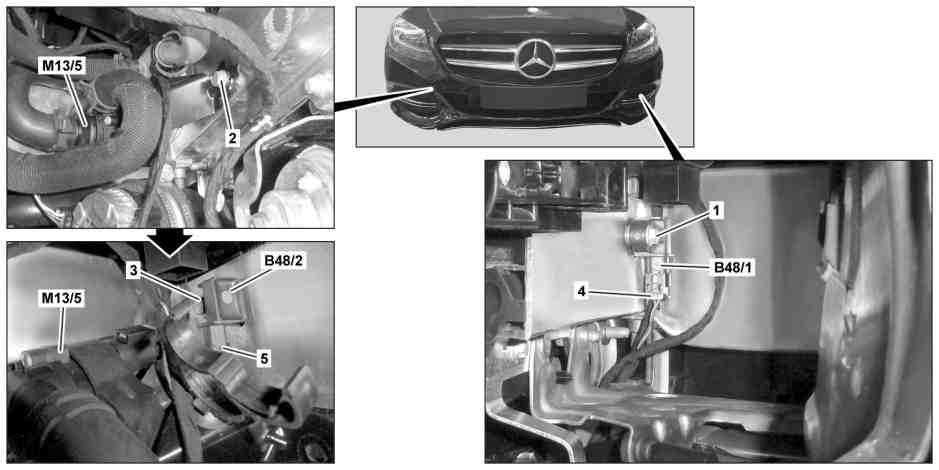

图示为车型 205

1

螺钉

5

电气连接器

2

螺钉

B48/1

左侧正面加速度感测器

3

螺钉

B48/2

右侧正面加速度感测器

4

电气连接器

M13/5

冷却液循环泵

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

e
d

拆卸/安装

1

将接地线从车载电网蓄电池上断开。

型号 293

AR54.10-P-0003EQ

型号 238

AR54.10-P-0003LWO

型号 205, 213, 253

AR54.10-P-0003LW

2.1

将翼子板内衬松开足够远，以便能够接取左侧正面加速度感测器 (B48/1) 或右侧正面加速度感测器 (B48/2)。

型号 205, 253, 293

型号 213 （213.088/089/288/289除外）, 238

除了代码489 (AIR BODY CONTROL)

型号 213.088/089/288/289

型号 205, 253, 293

AR88.10-P-1300LW

型号 213 （213.088/089/288/289除外）, 238

除了代码489 (AIR BODY CONTROL)

型号 213.088/089/288/289

AR88.10-P-1300LWE

2.2

拆下中央前部发动机舱饰板。

型号 213 （213.088/089/288/289除外）, 238

带代码489 (AIR BODY CONTROL)

AR61.20-P-1105LWE

3

拆下螺钉 (2)，并在保持管路连接的情况下将冷却液循环泵 (M13/5) 放置到一侧。

型号 205, 213, 238, 253

仅限拆下右侧正面加速度感测器 (B48/2) 时。

4

分开电气连接器（4、5）。

5

拆下螺钉（1、3），然后拆下左侧正面加速度感测器 (B48/1) 或右侧正面加速度感测器 (B48/2)。

n
螺钉/螺栓 - 连接正面加速度传感器到保险杠横梁

*BA91.60-P-1009-01O

6

按照与拆卸相反的顺序进行安装

7

使用车辆诊断系统检查辅助防护系统 (SRS)。

a

型号 238

AD00.00-P-2000-06LWO

a

型号 205

型号 213

型号 253

AD00.00-P-2000-04B

a

型号 293

AD00.00-P-2000-06FR

n
气囊

号码

名称

型号 205.0/1/2/3

型号 205.4

BA91.60-P-1009-01O

螺钉/螺栓 - 连接正面加速度传感器到保险杠横梁

Nm

9

9

n
气囊

号码

名称

型号 213

型号 238

BA91.60-P-1009-01O

螺钉/螺栓 - 连接正面加速度传感器到保险杠横梁

Nm

9

8

n
气囊

号码

名称

型号 253

型号 293

BA91.60-P-1009-01O

螺钉/螺栓 - 连接正面加速度传感器到保险杠横梁

Nm

9

9
