型号

205

型号

213

型号

238

型号

253

型号

293

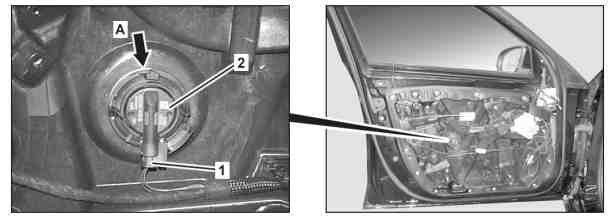

图示为车型 205.0 上的左前车门

1

电气连接器

2

压力感测器

a
警告
severity=W

燃爆式部件检查和修理操作时的伤害
风险

切勿将烟火部件暴露在 100 °C 或 212 ℉ 以上的高温环境中. 对此类部件进行作业时请切断电源.

AS91.00-Z-0008-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

关于操作、处理和存放燃爆部件的说明、评估和法律要求

AH91.00-Z-0000-10A

e
d

拆卸/安装

1

将接地线从车载电网蓄电池上断开。

型号 205, 213, 253

AR54.10-P-0003LW

型号 238

AR54.10-P-0003LWO

型号 293

AR54.10-P-0003EQ

2.1

将车门衬里从前车门上拆下。

从前车门拆下压力感测器 (2) 时。

型号 205, 213, 253, 293

AR72.10-P-1000LW

型号 238

AR72.10-P-1000LWO

2.2

将车门衬里从后车门上拆下。

型号 205.0/1/2, 253

带代码298 (带安全带收紧力限制器的后排侧部气囊)

型号 213

带代码293 (后排左、右侧安全气囊)

从后车门拆下压力感测器 (2) 时。

AR72.12-P-1010LW

3

断开电气连接器 (1)。

4

提起吊耳（如箭头 A 所示），将相应的压力感测器 (2) 逆时针转动 90°，然后拆下。

5

按照与拆卸相反的顺序进行安装

g

检验

6

使用车辆诊断系统检查辅助防护系统 (SRS)。

更换压力感测器 (2) 时。

a

型号 205, 213, 253

AD00.00-P-2000-04B

a

型号 238

AD00.00-P-2000-06LWO

a

型号 293

AD00.00-P-2000-06FR
