型号

205, 213, 238, 253

带代码U60 (保护性发动机罩（行人保护装置）)

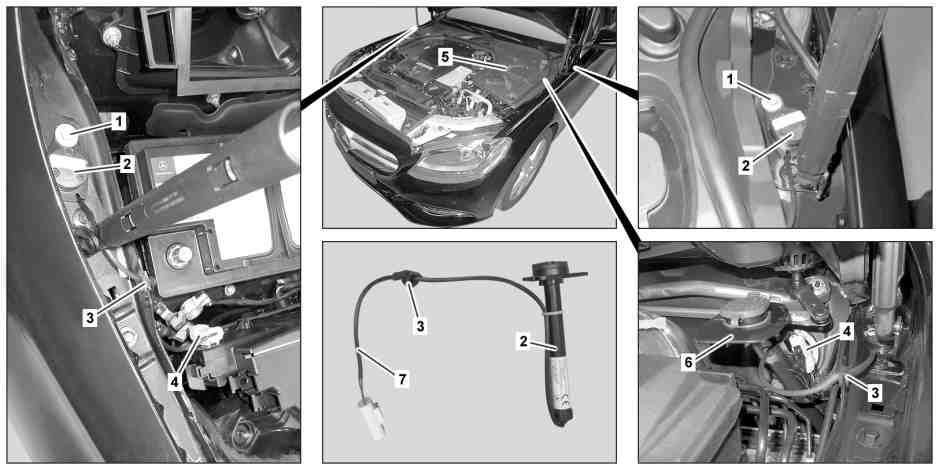

图示为车型 205

1

螺钉

4

电气连接器

7

电线束

2

发动机罩升降杆

5

护盖

3

垫圈

6

清洗液罐

a
警告
severity=W

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

a
警告
severity=W

燃爆式部件检查和修理操作时的伤害
风险

切勿将烟火部件暴露在 100 °C 或 212 ℉ 以上的高温环境中. 对此类部件进行作业时请切断电源.

AS91.00-Z-0008-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

专业提示
severity=N

碰撞缓冲器的一般说明

AH88.20-P-1000-01A

关于操作、处理和存放燃爆部件的说明、评估和法律要求

AH91.00-Z-0000-10A

g

检验

1

检查铰链减震器是否变形

促动发动机罩撑杆 (2) 时.

如果发生变形

↓

更换发动机罩铰链.

型号 213, 238, 253

带代码U60 (保护性发动机罩（行人保护装置）)

AR88.40-P-3060LW

更换铰链减震器.

型号 205

带代码U60 (保护性发动机罩（行人保护装置）)

AR91.60-P-0911LW

2

拆下前部碰撞缓冲器并检查有无损坏或变形

促动发动机罩撑杆 (2) 时.

型号 205, 253

带代码U60 (保护性发动机罩（行人保护装置）)

AR91.60-P-0950LW

型号 213, 238

带代码U60 (保护性发动机罩（行人保护装置）)

AR91.60-P-0950LWE

如果损坏或变形

↓

更换碰撞缓冲器和行人保护传感器.

e
d

拆卸/安装

3

断开蓄电池接地线

型号 238

带代码U60 (保护性发动机罩（行人保护装置）)

AR54.10-P-0003LWO

型号 205, 213, 253

带代码U60 (保护性发动机罩（行人保护装置）)

AR54.10-P-0003LW

4

松开护盖 (5) 左侧并抬起, 直至可以操作左侧发动机罩撑杆 (2) 上的电气连接器 (4)

拆卸车辆左侧的发动机罩升降杆 (2) 时.

5.1

将左侧电气连接器 (4) 从清洗液罐 (6) 上断开并拆下

拆卸车辆左侧的发动机罩升降杆 (2) 时.

5.2

将右侧电气连接器 (4) 从预熔保险丝盒上断开并拆下

拆卸车辆右侧的发动机罩升降杆 (2) 时.

6

拆下螺栓 (1)

n
螺栓 - 连接发动机罩升降杆到车身

*BA91.60-P-1002-02A

7

将发动机罩升降杆 (2) 向上拆下

p
安装:

确保正确铺设电线束 (7) 和垫圈 (3).

否则, 会损坏电线束 (7).

8

按照拆卸的相反顺序进行安装

g

检验

9

用诊断系统检查辅助防护装置 (SRS)

a

型号 238

带代码U60 (保护性发动机罩（行人保护装置）)

AD00.00-P-2000-06LWO

a

型号 205, 213, 253

带代码U60 (保护性发动机罩（行人保护装置）)

AD00.00-P-2000-04B

n
发动机罩升降杆

号码

名称

型号 205

型号 213

BA91.60-P-1002-02A

螺栓 - 连接发动机罩升降杆到车身

Nm

10

10

n
发动机罩升降杆

号码

名称

型号 238

型号 253

BA91.60-P-1002-02A

螺栓 - 连接发动机罩升降杆到车身

Nm

10

10
