型号

213, 238

更改提示

06.07.2018

操作步骤详细说明。

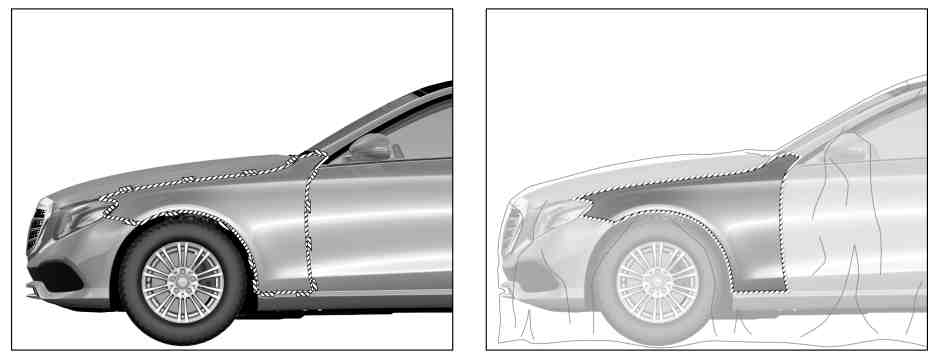

图示为车型 213.0 的车辆左侧，处于喷漆阶段 2/3

专业提示
severity=N

清洁灯的塑料盖板

AH82.10-P-1002-01A

专业提示
severity=N

关于漆面修理的说明

AH98.00-P-9408-02A

关于漆面遮蔽的一般信息

AH98.00-P-0200-01BK

喷漆阶段 2 或 3 时用盖罩遮盖

1.1

松开前保险杠。

喷漆阶段 3（损坏区域不在前保险杠附近）或喷漆阶段 2。

AR88.20-P-2000LWE

1.2

拆下前保险杠。

喷漆阶段 3（损坏区域在前保险杠附近）。

AR88.20-P-2000LWE

2.1

松开纵梁板。

喷漆阶段 3（损坏区域不在纵梁镶板区域内）或喷漆阶段 2。

型号 213

AR88.80-P-6000LWE

型号 238

AR88.80-P-6000LWO

2.2

拆下纵梁板。

喷漆阶段 3（损坏区域在纵梁板附近）。

型号 213

AR88.80-P-6000LWE

型号 238

AR88.80-P-6000LWO

3

拆下前部灯组。

喷漆阶段 3（损坏区域在前部灯组区域内）。

型号 213

AR82.10-P-4730LW

型号 238

AR82.10-P-4733LWO

4

松开 A 柱区域内的雨水槽。

5

遮盖翼子板四周。

i
https://xentryportal.i.daimler.com

“喷漆技术指导”章节

6

用薄膜遮盖车辆上不需要喷漆的区域。

i
https://xentryportal.i.daimler.com

“喷漆技术指导”章节
