型号

213, 238

更改提示

06.07.2018

工作程序的详细说明。

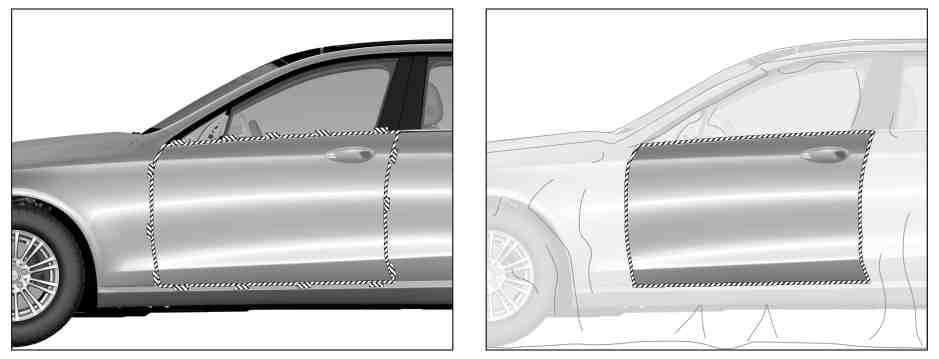

图示为车型 213.0，涂漆阶段 2/3 中的前车门，在车辆左侧

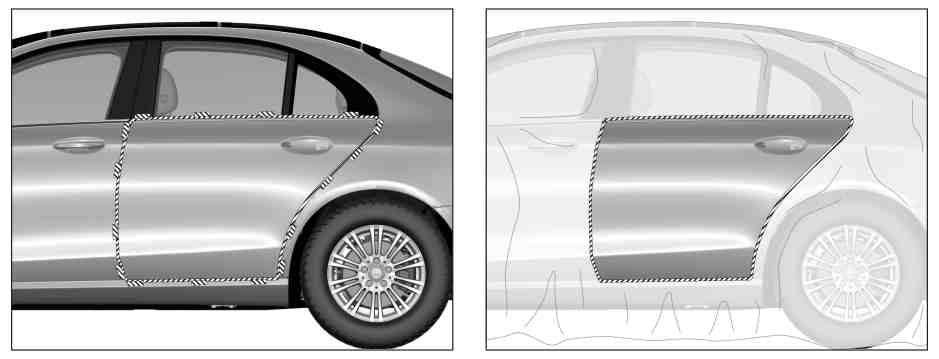

图示为车型 213.0，涂漆阶段 2/3 中的后车门，在车辆左侧

专业提示
severity=N

关于漆面修理的说明

AH98.00-P-9408-02A

关于漆面遮蔽的一般信息

AH98.00-P-0200-01BK

喷漆阶段 2 或 3 时遮盖前车门

1

完全拆下车外后视镜。

型号 213

AR88.70-P-9000LW

型号 238

AR88.70-P-9000LWO

2

拆下前车门侧车窗的外部密封轨道。

l
长楔子

*115589035900

3

拆下前车门上的车门外拉手。

AR72.10-P-2400LW

4

用遮蔽带遮盖前车门上的所有开口。

i
https://xentryportal.i.daimler.com

“Guidelines for paint technology（喷漆技术指导）”章节

5

遮盖前车门四周。

i
https://xentryportal.i.daimler.com

“Guidelines for paint technology（喷漆技术指导）”章节

6

用薄膜遮盖车辆上不需要喷漆的区域。

i
https://xentryportal.i.daimler.com

“Guidelines for paint technology（喷漆技术指导）”章节

喷漆阶段 2 或 3 时遮盖后车门

7

拆下后车门侧车窗的外部密封轨道。

型号 213

l
长楔子

*115589035900

8

拆下后车门上的车门外拉手。

型号 213

AR72.12-P-2410LW

9

用遮蔽胶带遮盖后车门上的所有开口。

型号 213

i
https://xentryportal.i.daimler.com

“Guidelines for paint technology（喷漆技术指导）”章节

10

遮盖后车门四周。

型号 213

i
https://xentryportal.i.daimler.com

“Guidelines for paint technology（喷漆技术指导）”章节

11

用薄膜遮盖车辆上不需要喷漆的区域。

型号 213

i
https://xentryportal.i.daimler.com

“Guidelines for paint technology（喷漆技术指导）”章节
