型号

205.3, 213, 238.3

除了代码413 (全景式滑动车顶)

更改提示

06.07.2018

工作程序的详细说明。

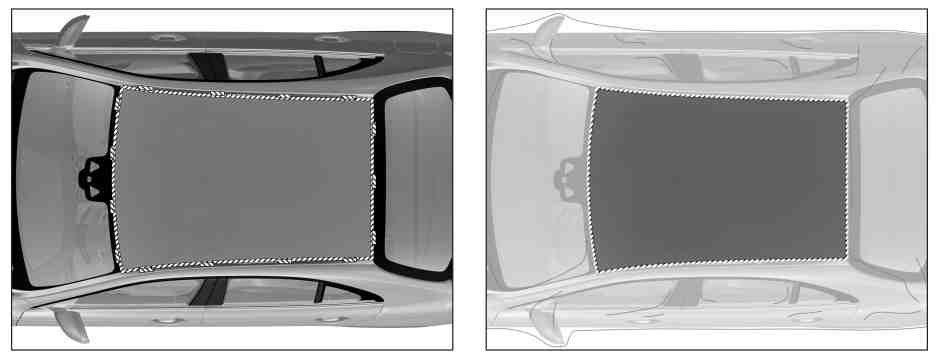

图示为车型 213.0，涂漆阶段 2/3 中

图示车型 213.2， 车顶轨（1）区域的遮蔽、覆盖剖面图

1

车顶轨

2

密封件

专业提示
severity=N

关于漆面修理的说明

AH98.00-P-9408-02A

关于漆面遮蔽的一般信息

AH98.00-P-0200-01BK

喷漆阶段 2 或 3 时进行遮掩和遮盖

1.1

拆下雨水槽。

型号 205.3, 213.0/1, 238.3

除了代码413 (全景式滑动车顶)

1.2

在内部车顶镶板处抬起车顶轨 (1) 区域的密封件 (2)，垫上适当的垫片并遮盖。

型号 213.2

除了代码413 (全景式滑动车顶)

喷漆阶段 3（损坏区域不在车顶轨（1）附近）或喷漆阶段 2。

1.3

拆下车顶轨 (1).

型号 213.2

除了代码413 (全景式滑动车顶)

如果，在上漆阶段 3 内，受损区域位于车顶轨（1）区域内。

AR77.40-P-5000LW

2

拆下风挡玻璃。

喷漆阶段 3（如果损坏区域在风挡玻璃附近）。

型号 205.3

除了代码413 (全景式滑动车顶)

AR67.10-P-1000LW

型号 213, 238.3

除了代码413 (全景式滑动车顶)

AR67.10-P-1700LWE

3

将护盖从后车顶框架上拆下。

型号 213.2

除了代码413 (全景式滑动车顶)

4

拆下后车窗。

型号 205.3, 213.0/1, 238.3

除了代码413 (全景式滑动车顶)

喷漆阶段 3（如果损坏区域在后车窗附近）。

型号 205.3

除了代码413 (全景式滑动车顶)

AR67.20-P-2000LW

型号 213.0/1, 238.3

除了代码413 (全景式滑动车顶)

AR67.20-P-5145LWE

5

遮盖中央车顶镶板周围的连接面。

i
https://xentryportal.i.daimler.com

“Guidelines for paint technology（喷漆技术指导）”章节

6

用薄膜遮盖车辆上不需要喷漆的区域。

i
https://xentryportal.i.daimler.com

“Guidelines for paint technology（喷漆技术指导）”章节

在阶段1E遮盖、掩盖

7

拆下雨水槽。

型号 205.3, 213.0/1, 238.3

除了代码413 (全景式滑动车顶)

8

拆下车顶轨 (1).

型号 213.2

除了代码413 (全景式滑动车顶)

AR77.40-P-5000LW

9

拆下后车窗。

型号 205.3, 213.0/1, 238.3

除了代码413 (全景式滑动车顶)

型号 205.3

除了代码413 (全景式滑动车顶)

AR67.20-P-2000LW

型号 213.0/1, 238.3

除了代码413 (全景式滑动车顶)

AR67.20-P-5145LWE

10

拆下掀开式尾门.

型号 213.2

除了代码413 (全景式滑动车顶)

AR72.20-P-1020LW

11

遮盖车顶镶板周围的连接面。

i
https://xentryportal.i.daimler.com

“Guidelines for paint technology（喷漆技术指导）”章节

12

用薄膜遮盖车辆上不需要喷漆的区域。

i
https://xentryportal.i.daimler.com

“Guidelines for paint technology（喷漆技术指导）”章节
