AR98.00-P-0209LWT
给中部车顶镶板喷漆时的组装和遮盖工作
29.08.2018
P98.00-3571-08

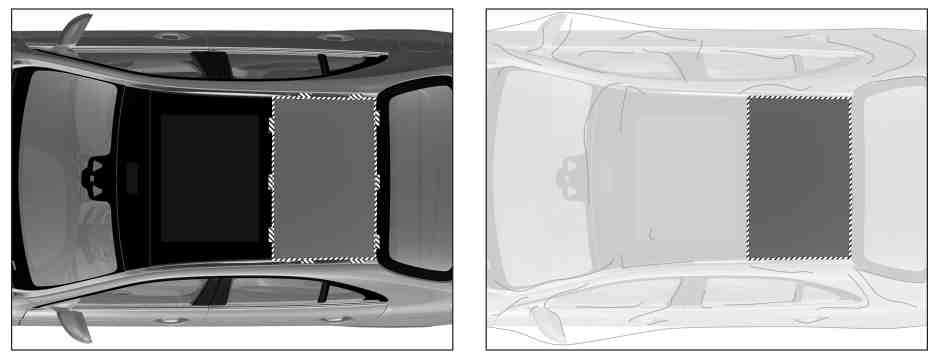

喷漆阶段 2/3 时的后车顶镶板，图示为车型 213.1

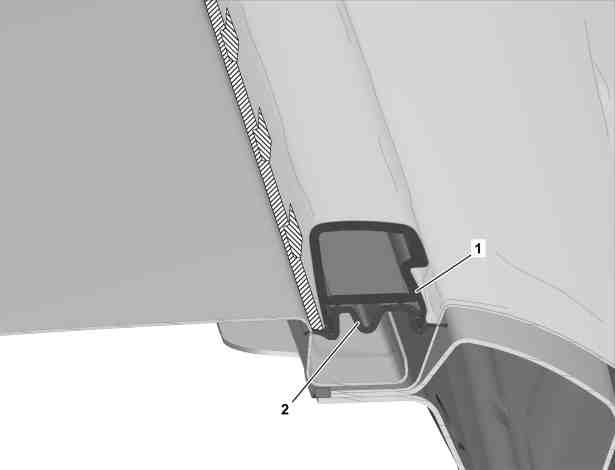

图示车型 213.2， 车顶轨（1）区域的遮蔽、覆盖剖面图
P98.00-3643-06
专业提示
severity=N
关于漆面修理的说明
AH98.00-P-9408-02A
关于漆面遮蔽的一般信息
AH98.00-P-0200-01BK
1
拆下雨水槽。
型号 205.3, 213.1, 238.3
带代码413 (全景式滑动车顶)
2.1
在内部车顶镶板处抬起车顶轨 (1) 区域的密封件 (2)，垫上适当的垫片并遮盖。
型号 213.2
带代码413 (全景式滑动车顶)
喷漆阶段 3（损坏区域不在车顶轨（1）附近）或喷漆阶段 2。
2.2
拆下车顶轨 (1).
型号 213.2
带代码413 (全景式滑动车顶)
如果，在上漆阶段 3 内，受损区域位于车顶轨（1）区域内。
3.1
拆下全景滑动天窗。
型号 205.3
带代码413 (全景式滑动车顶)
喷漆阶段 3（如果损坏区域在全景滑动天窗附近）。
3.2
拆下全景式滑动天窗的后部固定元件。
型号 213.1/2
带代码413 (全景式滑动车顶)
喷漆阶段 3（如果损坏区域在全景滑动天窗的固定后部元件附近）。
3.3
拆下全景式滑动天窗框架。
型号 238.3
带代码413 (全景式滑动车顶)
喷漆阶段 3（如果损坏区域在全景滑动天窗框架附近）。
4
将护盖从后车顶框架上拆下。
型号 213.2
带代码413 (全景式滑动车顶)
5
拆下后车窗。
型号 205.3, 213.1, 238.3
带代码413 (全景式滑动车顶)
喷漆阶段 3（如果损坏区域在后车窗附近）。
型号 205.3
带代码413 (全景式滑动车顶)
AR67.20-P-2000LW
型号 213.1, 238.3
带代码413 (全景式滑动车顶)
AR67.20-P-5145LWE
6
遮盖后车顶镶板周围的连接面。
i
https://xentryportal.i.daimler.com
“Guidelines for paint technology（喷漆技术指导）”章节
7
用薄膜遮盖车辆上不需要喷漆的区域。
i
https://xentryportal.i.daimler.com
“Guidelines for paint technology（喷漆技术指导）”章节
8
拆下雨水槽。
型号 205.3, 213.1, 238.3
带代码413 (全景式滑动车顶)
9
拆下车顶轨 (1).
型号 213.2
带代码413 (全景式滑动车顶)
10.1
拆下全景滑动天窗。
型号 205.3
带代码413 (全景式滑动车顶)
10.2
拆下全景式滑动天窗的后部固定元件。
型号 213.1/2
带代码413 (全景式滑动车顶)
10.3
拆下全景式滑动天窗框架。
型号 238.3
带代码413 (全景式滑动车顶)
11
拆下掀开式尾门.
型号 213.2
带代码413 (全景式滑动车顶)
12.1
拆下后车窗。
型号 205.3, 213.1, 238.3
带代码413 (全景式滑动车顶)
型号 205.3
带代码413 (全景式滑动车顶)
AR67.20-P-2000LW
型号 213.1, 238.3
带代码413 (全景式滑动车顶)
AR67.20-P-5145LWE
12.2
拆下掀开式尾门.
型号 213.2
带代码413 (全景式滑动车顶)
型号 213.2
带代码413 (全景式滑动车顶)
AR72.20-P-1020LW
13
将护盖从后车顶框架上拆下。
型号 213.2
带代码413 (全景式滑动车顶)
14
遮盖后车顶镶板周围的连接面。
i
https://xentryportal.i.daimler.com
“Guidelines for paint technology（喷漆技术指导）”章节
15
用薄膜遮盖车辆上不需要喷漆的区域。
i
https://xentryportal.i.daimler.com
“Guidelines for paint technology（喷漆技术指导）”章节
