型号

205.0/1, 213.0/1

更改提示

06.07.2018

工作程序的详细说明。

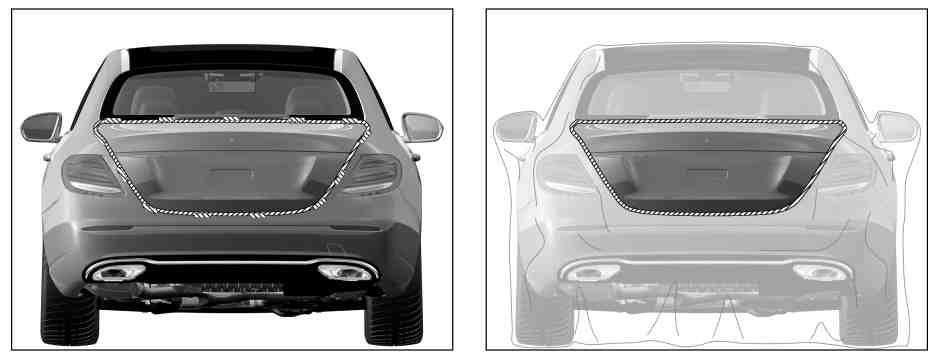

图示为车型 213.0，涂漆阶段 2/3 中

专业提示
severity=N

关于漆面修理的说明

AH98.00-P-9408-02A

关于漆面遮蔽的一般信息

AH98.00-P-0200-01BK

喷漆阶段 2 或 3 时进行遮掩和遮盖

1

拆下梅赛德斯三叉星徽和固定垫圈。

l
长楔子

*115589035900

2

拆下行李箱盖上的车型标志。

如果已安装.

3

从行李箱盖上拆下后扰流板。

如果已安装.

4

将拉手嵌条从行李箱盖上拆下。

AR88.50-P-5062LF

5

拆下行李箱盖饰条。

如果已安装.

i
安装期间必须更换饰条。

6

将拉手凹槽从行李箱盖上拆下。

7

拆下行李箱盖锁。

AR88.50-P-0003LW

8

使用遮蔽带遮盖行李箱盖处的所有开口。

i
https://xentryportal.i.daimler.com

“Guidelines for paint technology（喷漆技术指导）”章节

9

遮盖行李箱盖四周。

i
https://xentryportal.i.daimler.com

“Guidelines for paint technology（喷漆技术指导）”章节

10

用薄膜遮盖车辆上不需要喷漆的区域。

i
https://xentryportal.i.daimler.com

“Guidelines for paint technology（喷漆技术指导）”章节
