OF83.00-P-3000-01A
玻璃蒙雾分析数据表，表格
型号
所有
__________________________________________________________________________________________________
服务网点/操作编号
__________________________________________________________
车辆识别号
__________________________________________________________
检验员: 姓名
日期
__________________________________________________________
查询用电话号码
1. 出现故障时的空调设置
温度设置
左__________°C
右__________°C
空调 (AC)
☐ 打开
☐ 关闭
内循环空气
☐ 打开
☐ 关闭
自动模式
☐ 打开
☐ 关闭
带手动调节
气流分配
☐ 顶部
☐ 中央
☐ 底部
鼓风机等级
________________
除霜
☐ 打开
☐ 关闭
智能气候控制类型 (仅智能空调 (THERMOTRONIC))
☐ 集中
☐ 适度
☐ 分散
其他______
动态操控选择 (DYNAMIC SELECT) 设置 (仅带代码 B59)
☐ E (经济型)
☐ S (运动型)
☐ S+ (运动增强型)
☐ C (舒适型)
☐ __________
2. 环境条件
车外温度
_________ °C
车内乘客数
_________
车内是否有动物
☐ 是
☐ 否
备注________________
湿衣物
☐ 是
☐ 否
备注________________
☐ 雨
☐ 雪
☐ 其他
☐ 雾
备注________________
☐ 白天
☐ 夜晚
3. 起雾位置
☐ 车内起雾
☐ 车外起雾

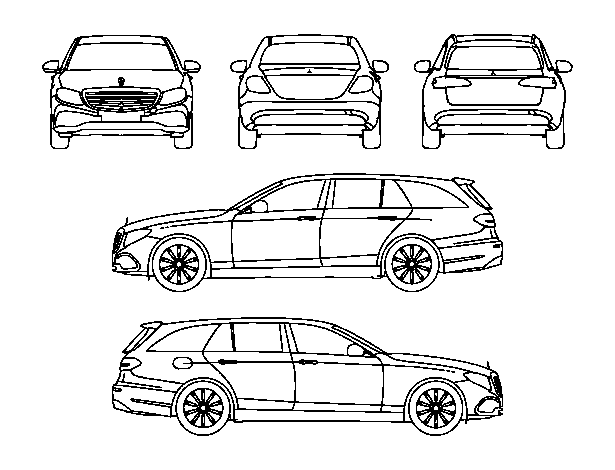

Bereich einzeichnen
P00.00-5752-06
如果有可用的故障画面或视频提供给我们, 这会很有帮助.
其他_________________________________________________________________________________________
_________________________________________________________________________________________________
4. 发现起雾的时间?
上车前车窗已起雾
☐
上车后立即起雾
☐
起动车辆后前 2 分钟内
☐
起动/停止时
☐
长途行驶后
☐
(约 ___________分钟)
频率/规律 (发生的频率和时间)?
_________________________________________________________________________________________________
_________________________________________________________________________________________________
(例如: 每天早晨开车去上班的时候. 运动后回家的路上, 出发后立即出现.)
5. 驾驶状况:
☐ 城市交通
☐ 郊区公路
☐ 高速公路
能否简要详细地描述情况 (例如, 进入隧道, 长距离下坡行驶时 …)?
_________________________________________________________________________________________________
_________________________________________________________________________________________________
6. 通常驻车位置:
☐ 车库
☐ 地下车库
☐ 车棚
☐ 室外
7. 车辆的主要用途:
近距离 (行程 < 10 公里)
中等距离 (行程 < 100 公里)
远距离 (行程 > 100 公里)
其他
_________________________________________________________________________________________________
_________________________________________________________________________________________________
8. 出风口设置
侧出风口
☐ 左侧
☐ 打开
☐ 关闭
☐ 右侧
☐ 打开
☐ 关闭
出风口朝向侧车窗
☐ 是
☐ 否
在 B 柱处装配出风口的车辆上:
☐ 左侧
☐ 打开
☐ 关闭
☐ 右侧
☐ 打开
☐ 关闭
出风口朝向侧车窗
☐ 是
☐ 否
除霜器出风口:
左侧除霜器出风口: ________°C
右侧除霜器出风口: ________°C
必须手动测量除霜器出风口的出风口温度. 测量计必须自由悬挂在气流中, 不得接触任何其他部件, 否则测量结果将不准确.
授权服务中心的帮助:
授权服务中心是否能够重现起雾情况?
☐ 是
☐ 否
备注__________________
是否能够完全排除车内进水的情况?
☐ 是
☐ 否
备注__________________
评估所需的实际数值和从 XENTRY 获取的有关当前故障的实际数值:
控制单元视图 - 空调 - 自动空调 - 实际数值
智能气候控制
鼓风机调节器/鼓风机马达
车内湿度和温度传感器
除霜器/脚部位置/中央通风风门促动马达
左侧/右侧混合空气风门促动马达
空调控制单元日志
空调编码 (客户要求/授权服务中心)
故障画面/视频
