OV00.01-P-0001-01A
在新划分后使用功能说明
型号
118, 167, 177, 247, 293
新款功能说明
基本原理
随着车型系列 177 (A) 的引入, 功能说明的系统文档进行了根本性的更改. 重构后的说明在所有专业方面广泛适用于所有之后上市的车型和改款车辆. 这包括车型名称和相应有效主总成的所有功能说明. 新一代功能说明基于以下措施:
•
主题群的定义
•
固定的群结构 (参考结构)
•
基本功能和详细信息的标准文件名称
•
标准化的文件结构, 统一的文件归类
•
主要说明 (与车型名称无关)
•
所需车型名称的相关信息
•
其他文件类型的文件备份
•
专注于具体的文件内容
•
简明准确的技术说明
•
功能原理 (PE) 的参考文件
•
参考文件, 电气部件的部件说明 (GF) (适用于车型 223 之后)
主题群/总括文件
新版功能说明将车型名称的技术说明分为以下 25 个主题群:
•
AA → GF08.00-P-9900A 可选驱动, 基本功能
•
ABL → GF82.10-P-9900A - 车外照明, 基本功能
•
AT → GF27.00-P-9901A - 自动变速箱, 基本功能
•
AR → GF28.00-P-9900A - 自动控制全轮驱动, 基本功能
•
BR → GF42.00-P-9900A 制动器, 基本功能
•
UI → GF82.00-P-9901A - 用户界面, 基本功能
•
DF → GF32.00-P-9900A 减震弹簧, 基本功能
•
DCT → GF27.00-P-9900A - 双离合器变速箱, 基本功能
•
DS → GF77.20-P-9900A - 车顶系统, 基本功能
•
EM → GF54.10-P-9900A - 能源管理, 基本功能
•
FAS → GF54.00-P-9950A - 驾驶员辅助系统, 基本功能
•
GV → GF00.19-P-9900A - 总体网络 (GVN), 基本功能
•
IA → GF82.00-P-9910A - 车内设备, 基本功能
•
AAC → GF83.00-P-9900A - 智能气候控制, 基本功能
•
KR → 车身, 基本功能 (规划中)
•
LE → GF46.35-P-9900A 转向机构, 基本功能
•
MT → GF26.00-P-9900A - 手动变速箱, 基本功能
•
MM GF82.85-P-9900A - 多媒体系统, 基本功能
•
RR → GF40.15-P-9900A - 轮胎压力监测系统, 基本功能
•
RS → GF67.00-P-9900A - 能见度, 风挡玻璃和车窗, 基本功能
•
SI → GF91.00-P-9900A - 被动安全和防护系统, 基本功能
•
SS → GF80.00-P-9900A - 驾驶认可/安全系统, 基本功能
•
SZ → GF91.00-P-9910A - 座椅, 基本功能
•
TS → GF82.25-P-9900A - 出租车, 基本功能
•
ICE → GF01.00-P-9901A - 内燃机, 基本功能
群结构
主题群按照结构排列, 通过上述总括文件定义为第一级. 在文件名称下对各相关技术主题进行说明. 分级结构和规定的结构等级全部隶属于总括文件. 使用具体的文件名称对专项主题的各功能进行说明. 主题群结构主要基于 GF 基本功能文件类型. 其他文件类型 GF 的详细信息, PE 功能原理和 GF 部件说明仅在必要时适用, 隶属于 GF 基本功能.
文件类型/文件名称
新版功能说明包括 GF 功能说明, PE 功能原理和 GF 部件说明文件类型 (适用于所有电气部件; 适用于车型 223 之后).
GF 功能说明包括两类文件名称: GF 基本功能和 GF 详细信息.
GF 基本功能为普遍适用的标准文件. 包括对固定功能进行全面客观说明的所有信息 (与车型系列无关). 此处设置的有效性主要根据 "所有车型". 根据需要, 会制定关于 GF 详细信息, PE 功能原理和 GF 部件说明的参考.
GF 详细信息指所需的附加文件, 适用于需要对 GF 基本功能补充附加说明或调整信息或车型系列详细信息的情况. 此处的有效性设置基于具体的车型系列特定情况.
PE 功能原理指所需的附加文件, 对各功能, 运行的电气部件, 网络以及信号线路提供相应的原理展示. 此处的有效性设置基于具体的车型系列特定情况.
GF 部件说明为标准文件, 通常适用于所有电气部件. 此说明包括关于车辆部件, 带针脚编号的电气连接器和安装位置的图示. 此处的有效性设置基于具体的车型系列特定情况.
与车型系列无关或具体车型系列的文件示例:
•
GF46.80-P-9900A 后轴转向系统
, 基本功能
所有车型
(汽车) (装配后轴转向系统/代码 (201));
所有车型
, 装配带较大转向角的后轴转向系统/代码 (216)
•
GF46.80-P-0020A 后轴转向系统, 详细信息
车型 290
, 始自 2021 年款, 装配后轴转向系统/代码 (201)
•
GF46.80-P-0020B 后轴转向系统, 详细信息
车型 206, 223
, 装配后轴转向系统/代码 (201)
目录表
各车型, 发动机和变速箱型号系列都有目录表. 其有效性主要基于具体的型号系列, 其结构根据具体的车型系列确定. 车型名称的目录表包括各主题群的总括文件的参考. 发动机型号名称的目录表仅涵盖内燃机, 基本功能 (GF01.00-P-9901A) 的主题群.
目录表示例:
•
GF00.10-P-0099A 总体车辆功能说明的目录表
车型 177
•
GF01.10-Z-0999A 发动机功能说明的目录表
发动机 139.9, 在车型 118, 177, 247 中
文件结构/文件布局
通常根据基本功能和详细信息的标准化文件名称对说明进行分类. 此处基本功能用于对共用的车辆技术进行说明. 详细信息是在基本功能的基础上说明车辆或主总成的特征.
GF 基本功能文件类型主要以以下章节的目录表开始:
•
概述
•
功能要求
•
功能
概述章节通过文本和图片对相应功能进行简要概括说明.
满足功能所需的技术要求简要列在 "功能要求" 章节中. 此章节根据需要编写.
功能章节提供文本和图片格式的详细说明. 阅读指南始终以功能开始, 以所包含的各部件结束. 对于技术范畴的说明, 会选用适当词汇, 以使文本流畅, 从而大大增强易读性.
根据给出的功能和要求, 功能章节分为多个部分. 例如, 包括未在单独文件中进行说明的该功能的子功能. 各部分的说明等级进行相应设计, 尽量避免重复说明.
部件和主总成的名称整体采用通用术语. 对于其他文件类型, 电气部件根据其电路图部件名称进行命名. 与之相比, 不再需要文件名称的基本功能和详细信息, 例如在图片或图例中, 不再使用电路图部件缩写名称. 而使用连续的位置编号.
图片/图表
所有图片, 图示和图表都根据技术图示指南中的规定使用. 根据适用情况或相应目的, 可使用不同的显示类型:
•

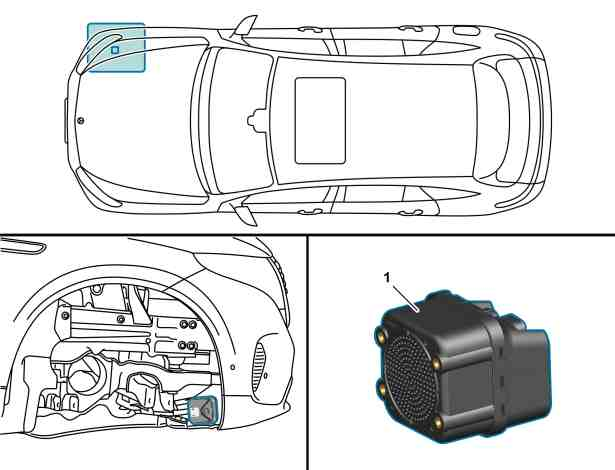

部件或安装位置的视图和概览的设计与车型系列无关, 或者根据具体车型设计, 主要取决于使用情况.
•
系统概览或功能顺序会使用图示, 例如冷却回路.
P01.40-A026-79
P08.20-A009-76
P54.18-A271-76
