OV00.01-P-1901-03DBA
电路图的使用
型号
213
截至2021年款
电路图
电路图分配至相似的功能组 00-91.
电路图根据每个功能组中的 PE 编号归档, 例如:
•
PE07.08-P-2101DBA
•
PE07.08-P-2101DBB
电气连接, 接地点和焊点的位置在以下 3 个文件中进行说明:
•
GF00.19-P-1001DBA 电缆和连接器的布置
•
GF00.19-P-2001DBA 接地点的位置
•
GF00.19-P-3001DBA Z 套管连接器 (线束中的线路连接) 的位置
所有的电气部件都按字母顺序分类, 并根据缩写列在 "所有电气部件的搜索辅助工具" OV00.01-P-1909DBA 中. 每个电路图都有相应的参考文件, 并对相关部件进行了详细说明.
i
部件的型号或部件在各电路图中的细分情况在第三列中进行了说明.
示例:
B4/6 高压燃油压力传感器, 适用于 M642 PE07.16-P-2101DBA
B4/6 高压燃油压力传感器, 适用于 M654 PE07.16-P-2101DBD
电路图编号
a
信息类型
b
功能组
c
功能子组
d
制造商 ID
e
记录编号
f
信息单元编号
g
有效性字母
P00.19-0401-01
电路图类型
电路图可用作功能原理图, 功能/系统图, 控制单元图或焊点电路图, 接地电路图和连接器电路图.
•
功能原理图
功能所需的控制单元和电气部件以符号显示. 功能连接通过直通线路或数据总线实现.
•
功能/系统图
功能或系统相关的所有部件在电路图中进行了说明.
•
控制单元图
控制单元连同所有连接部件一起完全显示. 带多个连接的控制单元可细分为数个电路图.
•
焊点电路图, 接地电路图和连接器电路图
在其他控制单元图中未完全显示的焊点, 接地点和电气连接器在此连同所有连接部件一起完全显示.
功能示意图
a
数据总线接口
b
直接接口
c
符号 (部件, 控制单元)
d
参阅其他电路图
e
信号
f
局域互联网 (LIN) 总线连接
P00.19-3084-01
控制器区域网络 (CAN) 总线介绍
CAN B
车内控制器区域网络 (CAN)
CAN C
传动系统控制器区域网络 (CAN)
CAN D
诊断控制器区域网络 (CAN)
CAN EHB
底盘控制器区域网络 (CAN)
P00.01-3557-01
局域互联网 (LIN) 总线介绍
LIN B8
智能气候控制局域互联网 (LIN)
LIN C1
传动系统局域互联网 (LIN)
P00.01-3558-01
多媒体传输系统 (MOST) 总线介绍
MOST
多媒体传输系统
P00.01-3091-01
i
线路横截面和线路颜色可能与电路图中所展示的有所不同.
导线识别
a
线路横截面, 单位 mm
2
b
基本颜色
c
标识颜色
P00.19-2306-01
电线颜色:
BK = 黑色
BN = 棕色
BU = 蓝色
GN = 绿色
GY = 灰色
OG = 橙色
PK = 粉红色
RD = 红色
TR = 透明色
VT = 紫色
WH = 白色
YE = 黄色
符号
r
•
•
参见其他电路图.
保险丝盒
a
输出插座编号 (A, B, C 或 D)
b
线桥
c
电路名称
d
保险丝额定电流 (单位: A)
e
输入插座编号 (E)
f
保险丝编号
P00.19-0405-01
部件和开关
a
图中未完全显示的部件以略图表示
b
开关触点在其余位置显示
P00.19-0406-01
型号
电路图包含用于区分部件的加框型号并带有缩写 "U..." 或 "代码 ...", 或标有时间限制, 车型名称, 发动机型号名称, 变速箱型号名称或车辆识别号尾数. 图例中列出了用缩写 "U..." 或 "代码..." 区分的型号.
i
车辆识别号尾数或标明的生产时间数据适用于标准生产的上市车辆. 试生产车辆的车辆识别号尾数较小或车辆投入使用日期较早.
i
如果在标准生产上市后出现改变, 则型号可由 1 和 2 指定.
型号的逻辑组合说明如下:
•
»和/或« 组合
适用条件逐条列出; 至少一条适用条件符合时, 型号有效.
•
»和« 组合
适用条件逐条按逻辑列出; 所有适用条件符合时, 型号有效.
1
两个条件中的至少一条适用时, 该型号有效.
2
两个条件都适用时, 该型号有效.
3
至少 A 和 B 两个条件之一且至少 C 和 D 两个条件之一适用时, 该型号有效.
4
A 和 B 两个条件全部适用和/或条件 C 适用时, 该型号有效.
P00.19-5469-01
a
车辆型号名称
b
发动机型号名称
c
变速箱型号
P00.01-4489-01
信号和电路名称
使用的信号和电路名称在 "电路图信号和接头名称的缩写" 部分 OV00.01-P-1001-28DBA 中进行了说明.
维修间资料系统 (WIS) 演示的特性
在维修间资料系统 (WIS) 中, 可在电路图中选择特定区域并随后切换到其他文档或电路图.
•
电气连接器的选择 → 文档: 电路和连接器的位置
•
接地点的选择 → 文档: 接地点的位置
•
Z 套管连接器的选择 → 文档: Z 套管连接器的位置 (电路图中的电路和连接器)
•
PE 臂的选择 → 其他参考电路图
•
不带 PE 臂电路图参考文献的选择 → 其他参考电路图
•
部件名称 A 和 N 的选择 → 文档: 电路图中信号和电路名称的缩写
•
部件名称 A0 的选择 → 文档: 电路图的使用
其他参考电路图 (PE 臂的选择)
a
连接器名称
b
针脚数
c
电路图参考文献
d
部件名称
P00.19-5561-01

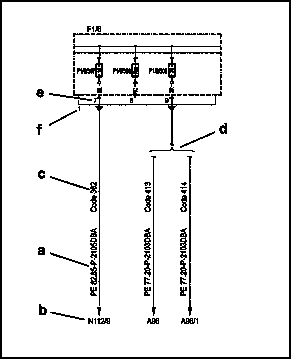

其他参考电路图 (不带 PE 臂的参考文献)
a
电路图参考文献
b
部件名称
c
有效性
d
版本
e
针脚数
f
连接器名称
P00.19-5562-02
