SI54.18-P-0013A
保养信息：接地连接时采用刮漆螺母
25.11.2016
P54.18-5021-11
i
始自车型 172, 车身电气接地接触的概念已改. 在生产过程中, 所有车身接地覆盖有一层喷漆.
i
重要信息:

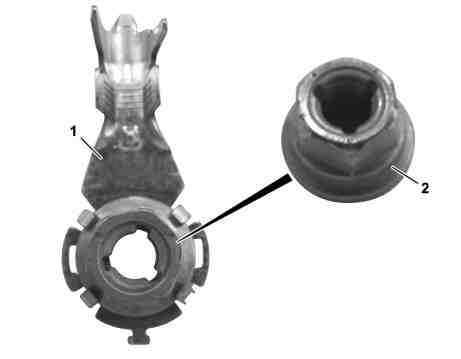

为确保能够通过车身的喷漆接地实现导电连接, 只能在接地上使用新研发的喷漆摩擦螺母 (2). 喷漆摩擦螺母 (2) 技术确保在拧上的过程中可以清除喷漆, 从而在接地的外部螺纹和螺母的内侧螺纹之间建立起电气连接.
使用除规定喷漆摩擦螺母 (2) 外的其他螺母 (例如, 用于加装, 修理), 可能会导致报告错误.
i
仍应遵照以下事项:
1
新接地的分配
在加装时, 如果分配了之前未使用的接地, 则确保电缆接头 (1) 的接触面平坦 (无焊渣或 类似情况), 以确保螺纹连接不会导致电缆接头 (1) 张紧或变形.
2
反复使用喷漆摩擦螺母 (2)
在将喷漆摩擦螺母 (2) 再次拧到接地前, 必须清除喷漆摩擦螺母 (2) 凹槽内的油漆磨屑 (例如, 使用压缩空气).
3
接地区域的漆面修整
为避免漆层过厚, 在对接地区域进行任何漆面修整之前, 必须对连接处采取漆面防护措施 (例如, 拧上螺母或盖).
