车型
所有
i
以下用于更换正时链的专用工具必须进行修整, 才能用于发动机 642 上.
可继续将此专用工具用于所有其他发动机上, 2007 年 4 月以后即可提供具有新尺寸的替换件.
D58.20-1106-01
l
链条分离工具 (602 589 02 33 00)
铣掉或锉掉设计图中的灰色区域, 其尺寸为 (a) 和 (b).
尺寸 a = 6.5 mm
尺寸 b = 13.5 mm
D58.20-1107-01
l
压销 (602 589 04 63 01)
打磨设计图所示区域, 其尺寸为 (c).
尺寸 c = 6.5 mm
基准尺寸 d = 43.5 mm
D58.20-1108-01
l
铆钉冲压工具 (602 589 00 39 00)
铣掉或锉掉设计图中的灰色区域, 其尺寸为 (e) 和 (f).
尺寸 e =8.5 mm
尺寸 f = 7.2 mm

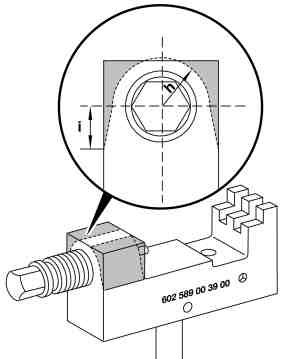

D58.20-1110-02
l
铆钉冲压工具 (602 589 00 39 00)
铣掉或锉掉设计图中的灰色区域, 其尺寸为 (h) 和 (i).
尺寸 h = 11.5 mm
尺寸 i = 14 mm
D58.20-1109-01
l
安装插入件 (编号 D9), 来自 (602 589 02 63 00)
1
铣掉或磨掉设计图中的灰色区域, 其尺寸为 (e).
尺寸 c = 13.8 mm
2
在设计图灰色边缘处做尺寸为 (n) 的倒角, 以便确定安装位置.
尺寸 n = 3 mm x 45°
D58.20-1105-01
l
安装插入件 (编号 F1), 来自 (112 589 09 63 00)
铣掉或磨掉设计图中的灰色区域, 其尺寸为 (j) 和 (k).
尺寸 j = 20°
尺寸 k = 2X45°
