SI58.40-Z-0041A
保养信息：多路器
26.07.2016
型号
所有
更改提示
14.03.2013
关于阿迪戈 (Atego) 混合动力车型的说明, 新增
19.03.2013
关于车型 415 的说明, 新增.
i
对于下列上市车型, 必须注意这些车辆与多路转换器之间的特定关联.

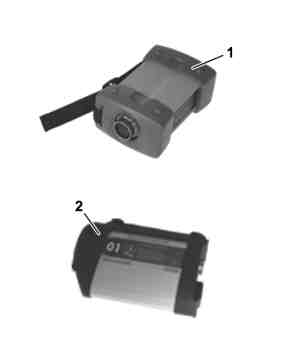

1
Part D3
2
Star Diagnosis SDconnect 多路转换器
P58.40-2121-02

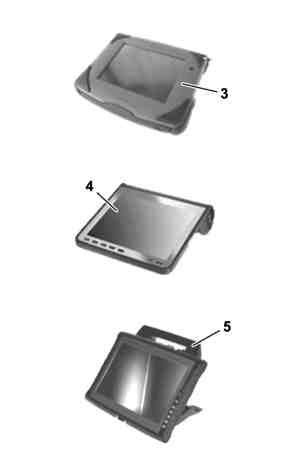

3
Star Diagnosis basic
2
4
Star Diagnosis compact
3
 w
5
Star Diagnosis compact
4
P58.40-2122-03
6
XENTRY Tab
P58.40-2123-01
7
XENTRY Connect
P58.40-2124-01
汽车
•
对于新款 S 级轿车 (车型 222) 上市前的所有车辆, 可将 Star Diagnosis basic
2
(3), compact
3
 w (4), and compact
4
(5) 与所有多路转换器 [Part D3 (1), SDconnect (2), SDconnect DoIP] 以及 XENTRY 套件 (6, 7) 一起使用.
•
对于新款 S 级轿车 (车型 222), 只能使用带 SDconnect DoIP 的 Star Diagnosis compact
4
(4) [可通过智能诊断仪 (Star Diagnosis) 系统编号 "170000 ff." 识别, 在2010年11月以后交货] 或 XENTRY 套件 (6, 7).

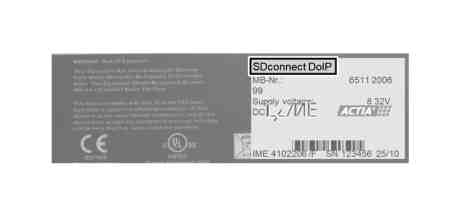

SDconnect DoIP 装置的识别 (适用于新款 S 级轿车, 车型 222 的故障诊断):
"SDconnect DoIP" 标记在可用于故障诊断的装置的型号铭牌上. SDconnect DoIP 包括一个以太网开关, 可将 DoIP 故障诊断的 TCP/IP 信息转换到车辆侧.
i
DoIP 兼容性欧洲车载故障诊断 (EOBD) 电缆的两端均带有黄色
标记
!
P58.40-2125-10
接口
Star Diagnosis SDconnect 多路转换器
SDconnect DoIP
K 线
是
是
控制器区域网络 (CAN)
是
是
DoIP (以太网)
否
是
运输车
•
对于 Citan (车型 415) 除外的所有车辆, Star Diagnosis basic
2
(3), compact
3
 w (4), and compact
4
(5) 可与所有多路转换器 [Part D3 (1), SDconnect (2), SDconnect DoIP] 和 XENTRY 套件 (6, 7) 一起使用.
•
对于2013年3月后上市的 Citan (车型 415), Star Diagnosis compact
3
 w (4) 或 compact
4
(5) 装置可与 SDconnect (2) 或 SDconnect DoIP 以及 XENTRY 套件 (6, 7) 一起使用.
•
只能使用 Star Diagnosis compact
3
w (4) 或 compact
4
(5) 以及 Star Diagnosis SDconnect 多路转换器 (2) 或 Star Diagnosis SDconnect 多路转换器 DoIP 执行快速编程.
卡车
•
对于所有车辆 [阿迪戈(Atego) 混合动力车型除外], Star Diagnosis basic
2
(3), compact
3
 w (4), compact
4
(5) 装置可与所有多路转换器 [Part D3 (1), SDconnect (2), Star Diagnosis SDconnect 多路转换器 DoIP 和 XENTRY 套件 (6, 7) 一起使用.
•
对于阿迪戈(Atego) 混合动力车型, Star Diagnosis compact
3
w (4) 或 compact
4
(5) 可与 Star Diagnosis SDconnect 多路转换器 (2) 或 Star Diagnosis SDconnect 多路转换器 DoIP 以及 XENTRY 套件 (6, 7) 一起使用.
i
当前
不能
对 EATON 部件进行编程, 只有使用 EATON 专用工具才能对 HCM­ECU 进行编程!
