AP13.22-P-1351-01A
V 型皮带的损坏类型
发动机
102, 103, 104, 111, 112, 113, 119, 120, 133, 137, 139, 152, 155, 156, 157, 159, 166, 176, 177, 178, 254, 260, 264, 266, 270, 271, 272, 273, 274, 275, 276, 277, 278, 279, 281, 282, 285, 602, 603, 604, 605, 606, 607, 608, 611, 612, 613, 626, 628, 629, 640, 642, 646, 647, 648, 651, 654, 656, 668
p
在所有损坏的情况下,
不要
重复使用 V 型皮带.
更换造成损坏的 V 型皮带和部件, 需另开施工单.
否则会出现损坏.

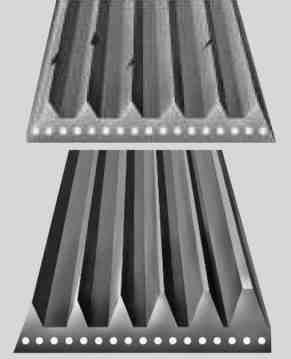

V 型皮带边缘磨损
p
V 型皮带出现磨损迹象, 或呈尖形而不是梯形.
检查皮带轮是否出现未对正和损坏的情况.
P13.22-2174-02
V 型皮带底座中的帘线可见 (亮点)
P13.22-2175-01

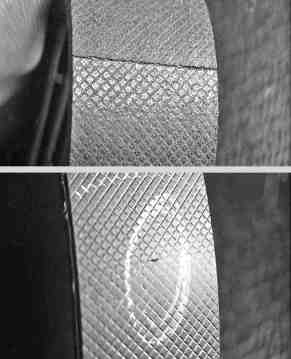

皮带背面损坏
i
表层出现横向或纵向裂纹.
P13.22-2176-02
V 型皮带从 V 型皮带底座上分开
P13.22-2177-01
外部帘线出现磨损
注意皮带轮和导轮.
P13.22-2178-01
侧面帘线撕开
注意皮带轮和导轮.
P13.22-2179-01
多个 V 型肋条出现横向裂纹
P13.22-2180-01
V 型皮带剥落
P13.22-2181-01

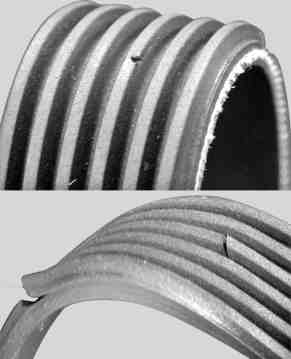

单条 V 型皮带出现横向裂纹
P13.22-2182-02
肋条中嵌有污垢或石块
注意皮带轮和导轮.
P13.22-2183-01
肋带底座出现严重磨损和过多沉积物以及橡胶碎块
P13.22-2184-01
与发动机油, 冷却液, 冷态清洁溶剂等接触发生膨胀
p
皮带宽度增加 ≥ 0.7 mm (0.03 英寸).
检查主总成是否出现泄漏.
1
未受到发动机油, 冷却液, 冷态清洁溶剂等浸湿
2
受到发动机油, 冷却液, 冷态清洁溶剂等浸湿
P13.22-2185-01
