发动机

264 属于型号205, 213, 238, 257

除了代码M005 (4MATIC)

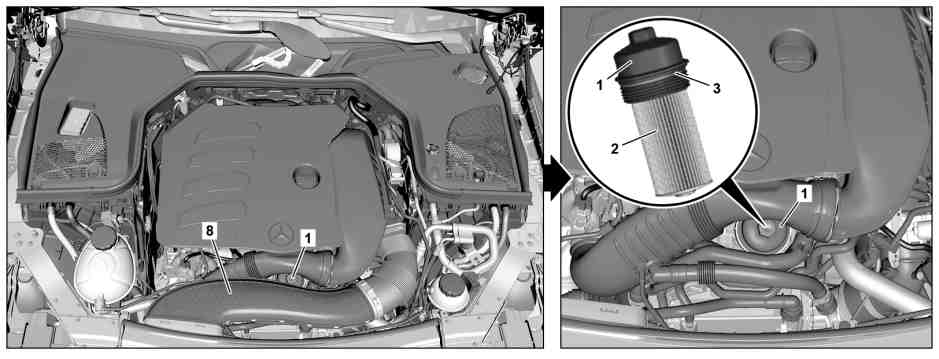

图示为车型 238.385

1

机油滤清器盖

3

密封圈

2

机油滤清器滤芯

8

发动机进气道

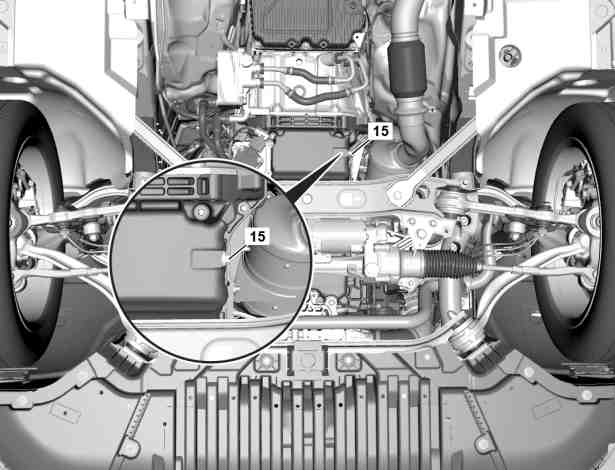

图示为车型 238.385

15

放油螺塞

a
小心
severity=C

处理发动机油时有伤害皮肤和眼睛的
风险
。误服发动机油有中毒危险

穿戴防护手套, 防护服和护目镜.

切勿将发动机油注入饮料瓶中.

AS18.00-Z-0001-01A

a
警告
severity=W

发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险

固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.

AS00.00-Z-0005-01A

a
风险
severity=D

有汽车打滑或从举升台上掉落而造成人员
死亡的
风险
。

将汽车在车辆举升机的支柱之间调准位置, 并在汽车制造商规定的车辆举升机支撑点上放置四个支承板.

AS00.00-Z-0010-01A

专业提示
severity=N

发动机油和滤清器更换说明

AH18.00-P-0104-01A

e

拆卸

1

使发动机暖机.

i
冷却液温度至少为 80 °C.

2

关闭发动机.

3

拆下发动机进气道 (8).

4

将吸水性车间抹布放到机油滤清器盖 (1) 前部区域管路的上方.

5

松开机油滤清器盖 (1).

i
将机油滤清器盖 (1) 从机油滤清器壳上松开, 直至发动机油可从机油滤清器和机油滤清器壳中排出.

6

拆下发动机舱后部饰板.

f

车型 205

AR61.20-P-1105LW

f

车型 213, 238

AR61.20-P-1105LWE

f

车型 257

AR61.20-P-1105FR

7

松开放油螺塞 (15), 然后排放发动机油.

d

安装

8

更换放油螺塞 (15) 的密封圈.

9

拧上放油螺塞 (15).

n
连接放油螺塞到油底壳

*BA01.45-P-1002-01ZA

10

安装后部发动机舱饰板.

f

车型 205

AR61.20-P-1105LW

f

车型 213, 238

AR61.20-P-1105LWE

f

车型 257

AR61.20-P-1105FR

11

拆下机油滤清器盖 (1).

12

更换机油滤清器滤芯 (2).

13

更换密封圈 (3).

14

取下车间抹布.

15

拧入机油滤清器盖 (1).

n
连接螺纹盖到机油滤清器/正时箱

*BA18.20-P-1001-01EA

16

安装发动机进气道 (8).

17

添加发动机油.

p

仅使用经许可的发动机油.

否则, 发动机会损坏.

j
发动机油

*BF18.00-P-1001-01GA

g

检验

18

使发动机运转至暖机状态, 然后检查是否泄漏.

i
冷却液温度至少为 80 °C.

如果发动机漏油,

↓

确定原因并修复.

i
获得施工单后.

19

检查仪表盘中的发动机油液位.

车型 205, 213

AP18.00-P-1812MKI

车型 238

AP18.00-P-1812EKI

车型 257

AP18.00-P-1812BKI

n
油底壳

号码

名称

发动机 264

BA01.45-P-1002-01ZA

连接放油螺塞到油底壳

Nm

40

n
机油滤清器

号码

名称

发动机 264

BA18.20-P-1001-01EA

连接螺纹盖到机油滤清器/正时箱

Nm

25

j
发动机润滑

号码

名称

发动机 264 属于型号205, 213, 238, 257

除了代码M005 (4MATIC)

BF18.00-P-1001-01GA

发动机油

加注容积 (装配机油滤清器)

l

6,6

表

BB00.40-P-0223-02A
