发动机

177, 254, 256, 264, 274, 276.8, 642, 654, 656 属于型号213

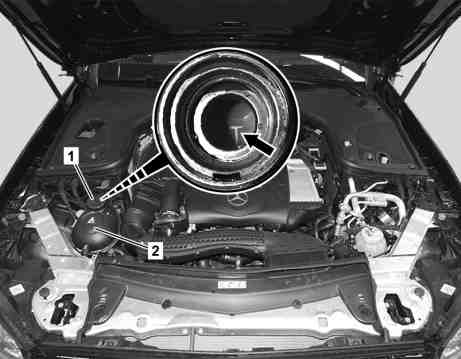

图示为发动机 274.920, 在车型 213.050 中

1

盖

2

冷却液膨胀容器

a
警告
severity=W

接触热态冷却液喷雾有烫伤皮肤和眼睛的
风险
。吞入冷却液有中毒的
风险
。

不要在冷却液高于 90 °C 时打开冷却系统. 缓慢地打开盖子, 释放压力. 严禁将冷却液注入饮料瓶中.

穿戴防护手套, 防护服和防护眼镜.

AS20.00-Z-0001-01A

专业提示
severity=N

关于冷却液的说明

AH20.00-N-2080-01A

g

检验

1

通过明暗分界线检查冷却液膨胀箱 (2) 中的冷却液液位.

适用于容器下部透明的冷却液膨胀容器 (2).

如果冷却液液位高于明暗分界线,

↓

冷却液液位正确, 检查完成, 不需要执行其他操作步骤.

如果冷却液液位低于明暗分界线,

↓

检查冷却液膨胀容器 (2) 中的冷却液液位, 继续进行操作步骤 2.

e

拆卸

2

松开冷却液膨胀箱 (2) 的盖 (1).

g

检验

3

检查冷却液液位.

i
对于冷态发动机, 冷却液液位必须达到冷却液膨胀箱 (2) 中的标记处 (箭头所示). 冷却液变热时, 位于标记 (箭头所示) 上方约 1 cm (0.39 英寸) 处.

如果冷却液液位过低,

↓

检查冷却系统的密封性以及冷却液和防冻剂含量.

g

冷却液规定

BB00.40-P-0310-01A

i
获得施工单后.

d

安装

4

用盖 (1) 密封冷却液膨胀箱 (2).
