变速箱

725.0

n
机油冷却系统

号码

名称

变速箱 725.0

BA27.55-P-1016-01D

连接机油滤清器盖到机油滤清器壳

Nm

25

检修工具

号码

名称

订单号

BR00.45-Z-1014-12A

灰色电缆扎带 3.5 x 150 mm

A 007 997 46 90

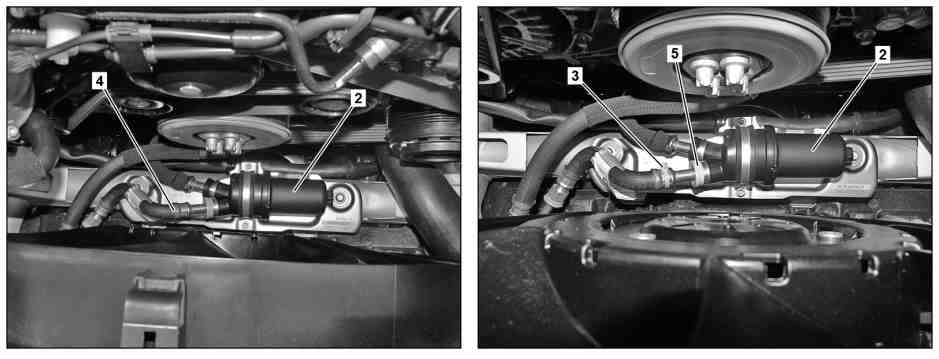

图示为车型 207 中的发动机 651

2

机油滤清器盖

4

油管

3

灰色电缆扎带

5

灰色快速锁

1

打开机油滤清器盖 (2), 然后拆下机油滤清器滤芯.

p
收集溢出的机油!

否则会发生损坏.

2

关闭机油滤清器盖 (2)
n
.

3

如图所示, 用灰色快速锁 (5) 将灰色电缆扎带 (3) 安装到油管 (4) 的管接头上.
