型号

205, 218, 238 （238.361/461除外）, 257 （257.361除外） 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号

213 （213.061/261除外）, 217, 222 带变速箱725.0 （725.09除外）

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号

253 带变速箱725.0 （725.096除外）

带代码M005 (带 4-MATIC/全轮驱动的车辆)

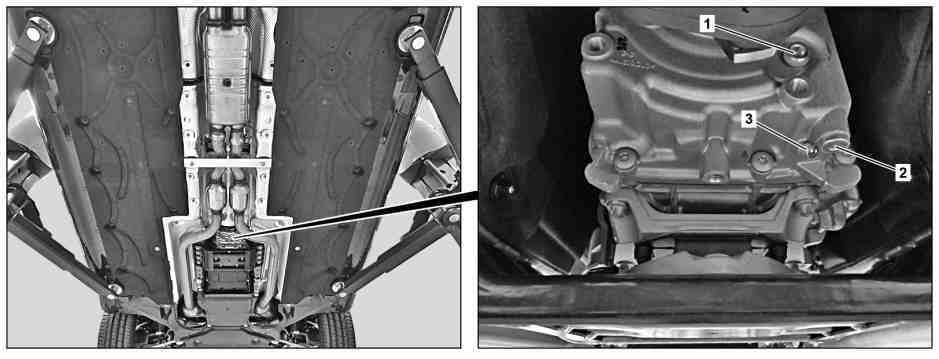

图示为车型 218.991

2

放油螺塞

3

油位螺塞

a
警告
severity=W

受伤的
风险
处理炽热或发光的物体时,可能导致皮肤或眼睛的损伤。

如有必要, 穿戴防护手套, 防护服和防护眼镜.

AS00.00-Z-0002-01A

a
风险
severity=D

有汽车打滑或从举升台上掉落而造成人员
死亡的
风险
。

将汽车在车辆举升机的支柱之间调准位置, 并在汽车制造商规定的车辆举升机支撑点上放置四个支承板.

AS00.00-Z-0010-01A

a
小心
severity=C

处理变速箱油时有对皮肤和眼睛的伤害
风险
。吞咽变速箱油有健康危险

穿戴防护手套, 防护服和防护眼镜.

不要将变速箱油注入饮料瓶中.

AS00.40-Z-0001-01A

准备工作

1

用车辆举升机举升车辆.

型号 205, 218, 238 （238.361/461除外）, 257 （257.361除外） 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 213 （213.061/261除外）, 217, 222 带变速箱725.0 （725.09除外）

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 253 带变速箱725.0 （725.096除外）

带代码M005 (带 4-MATIC/全轮驱动的车辆)

f

型号 205, 238 （238.361/461除外） 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 213 （213.061/261除外） 带变速箱725.0 （725.09除外）

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 253 带变速箱725.0 （725.096除外）

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR00.60-P-1002LWG

f

型号 217, 222 带变速箱725.0 （725.09除外）

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR00.60-P-1000LF

f

AR00.60-P-1006A

p

车辆必须处于水平状态.

否则, 分动箱将无法正确加注, 错误的加注量可能导致泄漏和材料损坏.

m

清洁

2

清洁放油螺塞 (2) 和油位螺塞 (3) 的周围区域.

e

拆卸

3

松开油位螺塞 (3), 直到放油螺塞 (2) 的止动位.

4

将放油螺塞 (2) 从分动箱上拆下.

排放

5

使用拉拔钩拉出溢流管并排放分动箱中的机油.

p

将溢出的机油收集到合适的容器中.

否则会发生损坏.

l
拉拔钩

*140589023300

m

清洁

6

清洁分动箱中的螺纹孔.

Loctite 7063 (400 ml) 清洁喷雾

*BR00.45-Z-1046-04A

d

安装

7

将溢流管插入分动箱中, 然后拧入旧的放油螺塞 (2), 直至听到溢流管接合的声音.

e

拆卸

8

将旧的放油螺塞 (2) 从分动箱上松开.

p

弃置旧的放油螺塞 (2).

否则可能会导致泄漏和间接损坏.

d

安装

9

将适配器连同密封圈一起拧入放油螺塞 (2) 的螺纹孔中.

l
适配器

*213589009000

加注

10

向手动泵中添加规定的加油量.

j
分动箱机油

*BF28.10-P-1001-01F

l

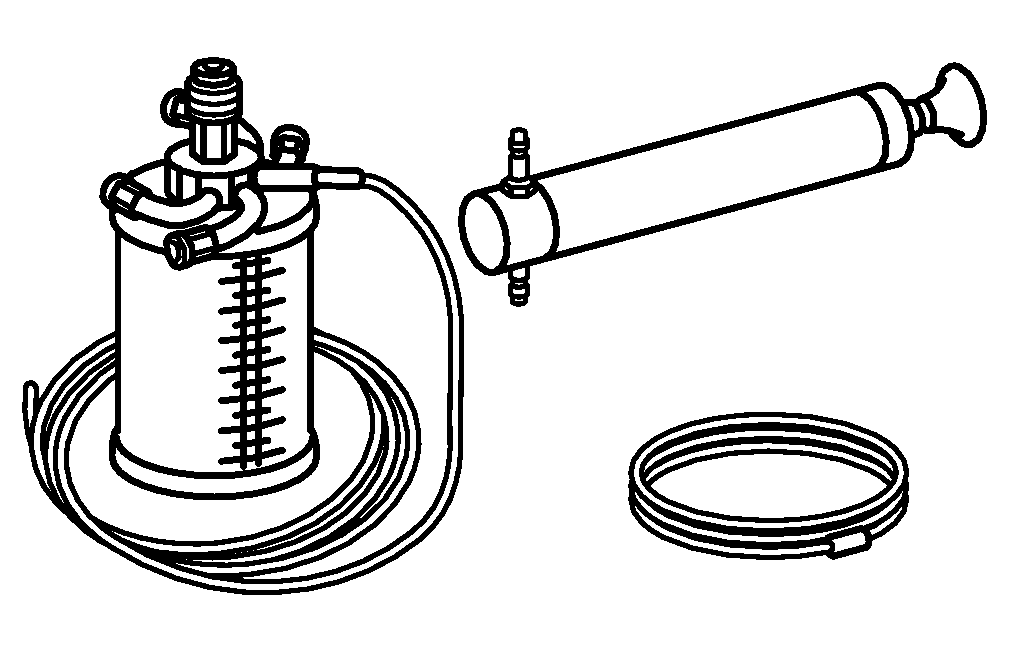

手动泵

*210589007100

11

将手动泵连接至适配器.

l
手动泵

*210589007100

l
适配器

*213589009000

12

向分动箱加注机油.

j
分动箱机油

*BF28.10-P-1001-01F

l
手动泵

*210589007100

13

将手动泵从适配器上断开.

p

排放多余的机油.

否则会发生损坏.

l
手动泵

*210589007100

l
适配器

*213589009000

如果流出分动箱的机油少于 50 ml,

↓

向手动泵中添加 100 ml 的机油并重复操作步骤 11.

如果流出分动箱的机油超过 50 ml,

↓

向分动箱中加注足够的机油, 然后继续操作步骤 14.

e

拆卸

14

将适配器连同密封圈一起从放油螺塞 (2) 的螺纹孔上松开.

l
适配器

*213589009000

m

清洁

15

清洁分动箱中放油螺塞 (2) 的螺纹孔.

Loctite 7063 (400 ml) 清洁喷雾

*BR00.45-Z-1046-04A

d

安装

16

将新的放油螺塞 (2) 拧紧到分动箱上.

p

每次拆下放油螺塞 (2) 之后, 必须将其更换.

否则可能会导致泄漏和间接损坏.

n
连接放油螺塞到分动箱

*BA28.10-P-1003-01G

17

拧紧油位螺塞 (3).

n
连接油位玻璃观察孔到分动箱

*BA28.10-P-1007-01G

收尾工作

18

用车辆举升机降下车辆.

型号 205, 218, 238 （238.361/461除外）, 257 （257.361除外） 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 213 （213.061/261除外）, 217, 222 带变速箱725.0 （725.09除外）

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 253 带变速箱725.0 （725.096除外）

带代码M005 (带 4-MATIC/全轮驱动的车辆)

f

型号 205, 238 （238.361/461除外） 带变速箱725.0

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 213 （213.061/261除外） 带变速箱725.0 （725.09除外）

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 253 带变速箱725.0 （725.096除外）

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR00.60-P-1002LWG

f

型号 217, 222 带变速箱725.0 （725.09除外）

带代码M005 (带 4-MATIC/全轮驱动的车辆)

AR00.60-P-1000LF

f

AR00.60-P-1006A

n
分动箱总成

号码

名称

型号 205, 213, 217, 218, 222, 223, 238, 253, 257, 290 带变速箱725.0/1

带代码M005 (带 4-MATIC/全轮驱动的车辆)

BA28.10-P-1003-01G

连接放油螺塞到分动箱

Nm

25

n
分动箱总成

号码

名称

型号 205, 213, 217, 218, 222, 223, 238, 253, 257, 290 带变速箱725.0/1

带代码M005 (带 4-MATIC/全轮驱动的车辆)

BA28.10-P-1007-01G

连接油位玻璃观察孔到分动箱

Nm

11

j
分动箱总成

号码

名称

车型 205, 213, 217, 218, 222, 238, 253, 257, 290, 装配变速箱 725.0

BF28.10-P-1001-01F

分动箱机油

加注容积

Liter

0,65

表

BB00.40-P-0236-15A

检修工具

号码

名称

订单号

BR00.45-Z-1046-04A

Loctite 7063 (400 ml) 清洁喷雾

A 001 986 71 71 09
