型号

166, 167, 213, 238, 253, 257, 290, 292, 293

带代码550 (挂车挂钩)

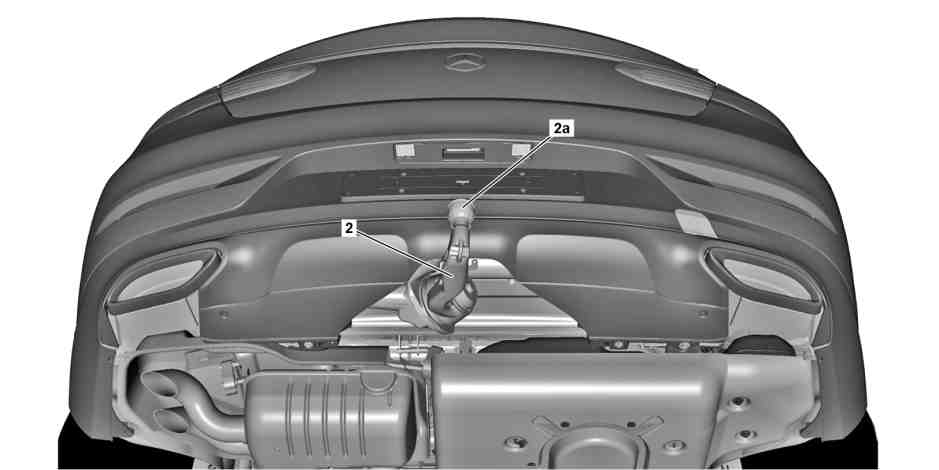

图示为车型 292, 装配挂车挂钩/代码 (550)

2

球形接口

2a

球头

图示为车型 292, 装配挂车挂钩/代码 (550)

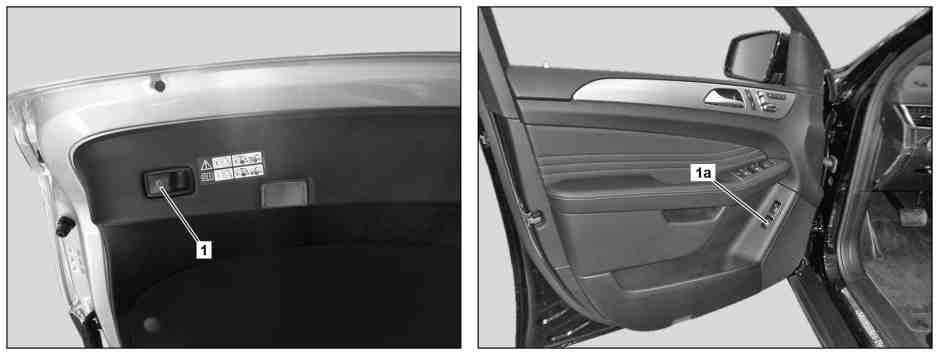

1

行李箱盖旋转挂车装置按钮

1a

驾驶员车门旋转挂车装置按钮

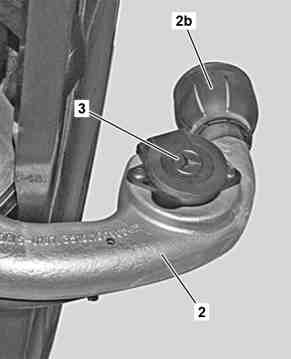

图示为车型 292, 装配挂车挂钩/代码 (550)

2

球形接口

2b

护盖

3

挂车插座

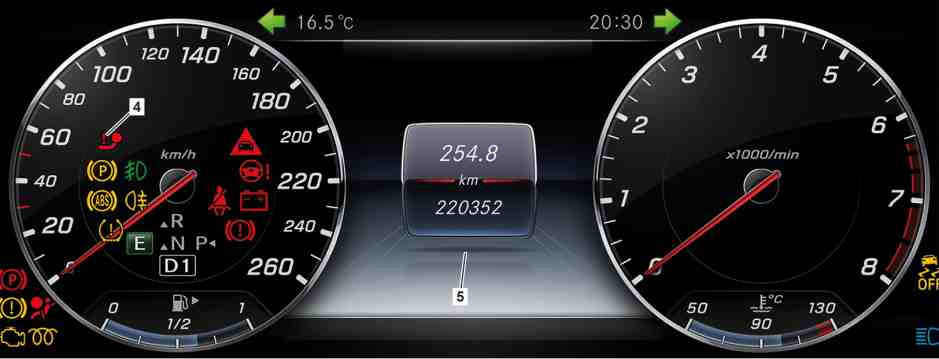

图示为仪表盘 (装配带全屏显示屏的数字仪表盘/代码 (464)), 车型 213 中的经典型视图

4

挂车装置指示灯

5

多功能显示屏

a
警告
severity=W

受伤的
风险
。 搬运部件时会被夹住、挤压,严重时还会造成手脚骨折。

搬运部件时, 肢体不得进入机械部件的工作范围.

AS00.00-Z-0009-01A

g

检验

1

操作行李箱盖旋转挂车装置按钮 (1) 或驾驶员车门旋转挂车装置按钮 (1a), 然后将球形接口 (2) 完全转出.

i
多功能显示屏 (5) 中显示信息 "挂车装置正在旋转" (Trailer coupling swiveling).

挂车装置指示灯 (4) 亮起且行李箱盖旋转挂车装置按钮 (1) 上的指示灯在仪表盘上闪烁.

旋转操作结束且挂车装置接合后, 多功能显示屏 (5) 上的信息必须消失并且挂车装置指示灯 (4) 必须熄灭. 行李箱盖旋转挂车装置按钮 (1) 或驾驶员车门旋转挂车装置按钮 (1a) 上的指示灯必须永久点亮.

如果确定故障,

↓

则修复故障.

i
获得施工单后.

e

拆卸

2

将护盖 (2b) 从球头 (2a) 上拆下.

g

检验

3

检查挂车插座 (3), 转动机构及球形接口 (2) 是否损坏和腐蚀.

如果确定故障,

↓

则修复故障.

i
获得施工单后.

m

清洁

4

用水和刷子清洁球头 (2a), 然后用无绒抹布擦干.

p

切勿使用任何高压或蒸汽清洁设备以及任何溶剂或清洁剂.

否则会损坏球头 (2a).

如果球头 (2a) 出现腐蚀,

↓

使用钢丝刷清除所有腐蚀物.

o

测量

5

测量球头 (2a) 的直径.

球头的最小直径

*BE31.11-P-1001-01A

如果球头 (2a) 的最小直径小于规定值,

↓

排除故障.

i
获得施工单后.

润滑脂

6

在球头 (2a) 上涂抹薄薄一层润滑脂.

p

通知客户使用带防转装置 (其作用基于与球头 (2a) 的摩擦) 的挂车时, 接合挂车前必须清除球头 (2a) 上的油脂.

否则, 摩擦衬垫和球头 (2a) 之间的摩擦会减小, 从而导致无法抑制转动和俯仰运动.

i
通知客户使用带防转装置 (其作用基于与球头 (2a) 的摩擦) 的挂车后, 必须再次在球头 (2a) 上涂抹润滑脂.

梅赛德斯-奔驰多功能润滑脂, 5 kg

*BR00.45-Z-1034-06A

安装

7

将护盖 (2b) 安装到球头 (2a) 上.

g

检验

8

操作行李箱盖旋转挂车装置按钮 (1) 或驾驶员车门旋转挂车装置按钮 (1a), 然后转入球形接口 (2) 并锁止入位.

i
多功能显示屏 (5) 中显示信息 "挂车装置正在旋转" (Trailer coupling swiveling).

挂车装置指示灯 (4) 亮起且行李箱盖旋转挂车装置按钮 (1) 上的指示灯在仪表盘上闪烁.

旋转操作结束且挂车装置接合后, 多功能显示屏 (5) 上的信息必须消失, 并且挂车装置指示灯 (4) 和行李箱盖旋转挂车装置按钮 (1) 或驾驶员车门旋转挂车装置按钮 (1a) 必须熄灭.

如果确定故障,

↓

则修复故障.

i
获得施工单后.

用于挂车拖钩的检验值

号码

名称

型号 所有 (Smart, 小轿车, 越野车, 轻型厢式货车)

BE31.11-P-1001-01A

球头的最小直径

mm

49

检修工具

号码

名称

订单号

BR00.45-Z-1034-06A

梅赛德斯-奔驰多功能润滑脂, 5 kg

A 001 989 34 51 10
