型号

205, 213, 238, 253, 257, 290

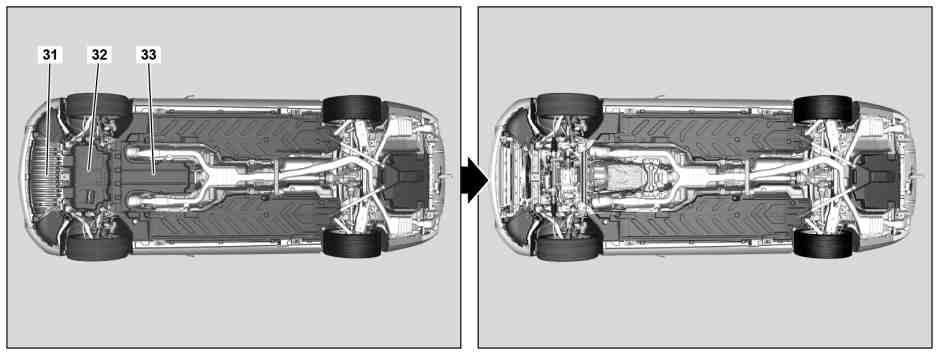

图示为车型 213.264, 装配全时四轮驱动 (4MATIC)/全轮驱动/代码 (M005) 的车辆

31

前部发动机舱中央饰板

33

发动机舱后部饰板

32

发动机舱中央饰板

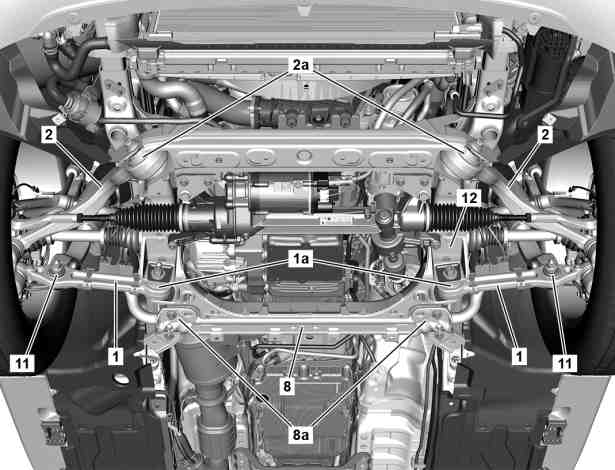

图示为车型 253.925, 装配全时四轮驱动 (4MATIC)/全轮驱动/代码 (M005) 的车辆

1

弹簧控制臂

1a

弹簧控制臂人造橡胶轴承

2

拉杆

2a

支杆接杆人造橡胶轴承

8

稳定杆

8a

稳定杆衬套

11

减震器人造橡胶轴承

12

前轴托架

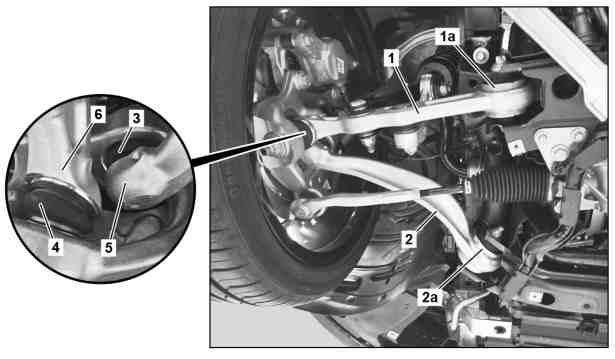

图示为车型 205.040, 未装配全时四轮驱动 (4MATIC)/全轮驱动/代码 (M005) 的车辆

1

弹簧控制臂

1a

弹簧控制臂人造橡胶轴承

2

支撑杆

2a

支杆接杆人造橡胶轴承

3

支杆球头防尘罩

4

弹簧控制臂球头防尘罩

5

支撑杆球头

6

弹簧控制臂球头

图示为车型 253.946, 装配全时四轮驱动 (4MATIC)/全轮驱动/代码 (M005) 的车辆

1

弹簧控制臂

2

支撑杆

3

支杆球头防尘罩

4

弹簧控制臂球头防尘罩

5

支撑杆球头

6

弹簧控制臂球头

11

减震器人造橡胶轴承

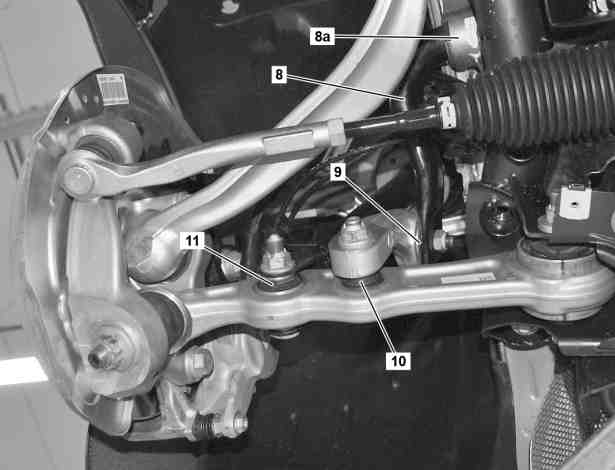

图示为车型 205.040, 未装配全时四轮驱动 (4MATIC)/全轮驱动/代码 (M005) 的车辆

8

稳定杆

8a

稳定杆衬套

9

上部连杆支座

10

下部连杆支座

11

减震器人造橡胶轴承

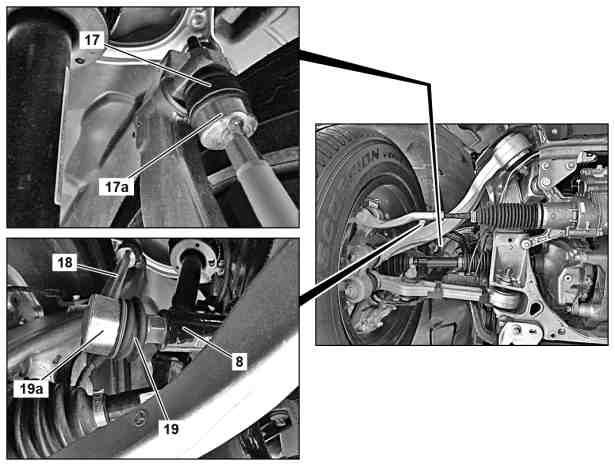

图示为车型 253.946, 装配全时四轮驱动 (4MATIC)/全轮驱动/代码 (M005) 的车辆

8

稳定杆

17

上部连杆万向节防尘罩

17a

上部连杆万向节

18

连杆

19

下部连杆万向节防尘罩

19a

下部连杆万向节

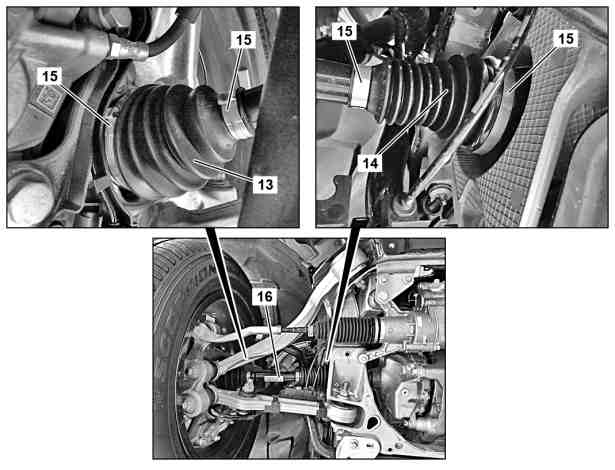

图示为车型 253.946, 装配全时四轮驱动 (4MATIC)/全轮驱动/代码 (M005) 的车辆

13

外侧驱动轴防尘罩

14

内侧驱动轴防尘罩

15

夹子

16

驱动轴

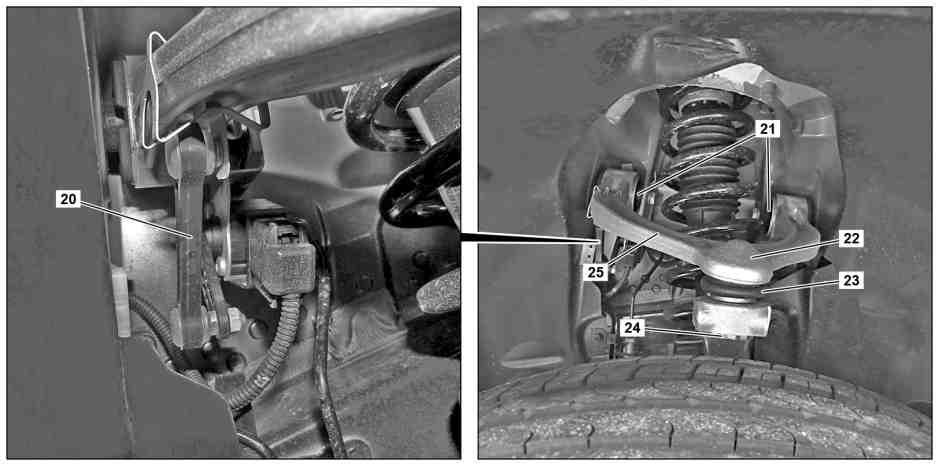

图示为车型 253.946, 装配全时四轮驱动 (4MATIC)/全轮驱动/代码 (M005) 的车辆

20

连杆水平传感器

23

上部横向控制臂的万向节防尘罩

21

上部横向控制臂的人造橡胶轴承

25

上部横向控制臂

22

上部横向控制臂万向节

a
警告
severity=W

受伤的
风险
。 搬运部件时会被夹住、挤压,严重时还会造成手脚骨折。

搬运部件时, 肢体不得进入机械部件的工作范围.

AS00.00-Z-0009-01A

a
风险
severity=D

有汽车打滑或从举升台上掉落而造成人员
死亡的
风险
。

将汽车在车辆举升机的支柱之间调准位置, 并在汽车制造商规定的车辆举升机支撑点上放置四个支承板.

AS00.00-Z-0010-01A

a
风险
severity=D

操作带 U >= 30 V 交流电压 (AC) 或 U >= 60 V 直流电压 (DC) 的部件和系统时的生命危险

切勿触碰损坏的或故障的带电部件或线路或未绝缘的电气连接和电线.

AS00.00-Z-0035-01A

专业提示
severity=N

有关处理带高电压车载电气系统和/或锂电池和/或气体驱动系统的车辆的一般提示

AH00.00-Z-0300-01A

准备工作

1

用车辆举升机举升车辆.

f

AR00.60-P-1006A

g

检验

2

驶过障碍物或发生任何拖底损坏时, 检查底板饰板.

如果底板饰板出现任何损坏的迹象,

↓

则修复故障.

i
获得施工单后.

e

拆卸

3

拆下前部发动机舱中央饰板 (31), 发动机舱中央饰板 (32) 和发动机舱后部饰板 (33).

f

型号 205, 253

AR61.20-P-1105LW

f

型号 213, 238

AR61.20-P-1105LWE

f

型号 257

AR61.20-P-1105FR

f

型号 290

AR61.20-P-1105FRX

g

检验

4

通过用力推拉和转动车轮来评估车轮轴承.

如果确定故障,

↓

则修复故障.

i
获得施工单后.

5

检查前轴托架 (12) 是否出现裂纹, 变形和腐蚀.

i
如有必要, 使用市售装置/工具.

带照明的旋转式检查镜, 与检查镜 Hazet 1977-1 类似

如果确定故障,

↓

则修复故障.

i
获得施工单后.

6

检查减震器人造橡胶轴承 (11) 是否出现裂纹, 变形和磨损, 然后通过用力推拉检查是否存在游隙.

i
如有必要, 使用市售装置/工具.

带照明的旋转式检查镜, 与检查镜 Hazet 1977-1 类似

如果确定故障,

↓

则修复故障.

i
获得施工单后.

7

检查弹簧控制臂 (1) 是否出现裂纹, 变形和腐蚀.

i
如有必要, 使用市售装置/工具.

带照明的旋转式检查镜, 与检查镜 Hazet 1977-1 类似

如果确定故障,

↓

则修复故障.

i
获得施工单后.

8

检查弹簧控制臂人造橡胶轴承 (1a) 是否出现裂纹, 变形和磨损, 然后通过用力推拉检查是否存在游隙.

i
如有必要, 使用市售装置/工具.

带照明的旋转式检查镜, 与检查镜 Hazet 1977-1 类似

如果确定故障,

↓

则修复故障.

i
获得施工单后.

9

检查支撑杆 (2) 是否出现裂纹, 变形和腐蚀.

i
如有必要, 使用市售装置/工具.

带照明的旋转式检查镜, 与检查镜 Hazet 1977-1 类似

如果确定故障,

↓

则修复故障.

i
获得施工单后.

10

检查支撑杆人造橡胶轴承 (2a) 是否出现裂纹, 变形和磨损, 然后通过用力推拉检查是否存在游隙.

i
如有必要, 使用市售装置/工具.

带照明的旋转式检查镜, 与检查镜 Hazet 1977-1 类似

如果确定故障,

↓

则修复故障.

i
获得施工单后.

11

检查稳定杆 (8) 是否存在裂纹, 变形和腐蚀.

i
如有必要, 使用市售装置/工具.

带照明的旋转式检查镜, 与检查镜 Hazet 1977-1 类似

如果确定故障,

↓

则修复故障.

i
获得施工单后.

12

检查稳定杆衬套 (8a) 是否存在裂纹, 变形或磨损, 并通过用力推拉检查稳定杆 (8) 是否存在游隙.

i
如有必要, 使用市售装置/工具.

带照明的旋转式检查镜, 与检查镜 Hazet 1977-1 类似

如果确定故障,

↓

则修复故障.

i
获得施工单后.

13

检查弹簧控制臂球头防尘罩 (4) 的状况, 密封性及是否正确落座.

i
如有必要, 使用市售装置/工具.

带照明的旋转式检查镜, 与检查镜 Hazet 1977-1 类似

如果确定故障,

↓

则修复故障.

i
获得施工单后.

14

检查弹簧控制臂球头 (6) 是否存在裂纹和磨损, 然后通过用力推拉检查是否存在游隙.

i
如有必要, 使用市售装置/工具.

带照明的旋转式检查镜, 与检查镜 Hazet 1977-1 类似

如果确定故障,

↓

则修复故障.

i
获得施工单后.

15

检查支撑杆球头防尘罩 (3) 的状况, 密封性及是否正确落座.

i
如有必要, 使用市售装置/工具.

带照明的旋转式检查镜, 与检查镜 Hazet 1977-1 类似

如果确定故障,

↓

则修复故障.

i
获得施工单后.

16

检查支撑杆球头 (5) 是否变形和磨损, 然后通过用力推拉检查是否存在游隙.

i
如有必要, 使用市售装置/工具.

带照明的旋转式检查镜, 与检查镜 Hazet 1977-1 类似

如果确定故障,

↓

则修复故障.

i
获得施工单后.

17

通过用力推拉检查上部连杆支座 (9) 是否存在游隙.

型号 205, 213, 238, 257, 290

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

i
如有必要, 使用市售装置/工具.

带照明的旋转式检查镜, 与检查镜 Hazet 1977-1 类似

如果确定故障,

↓

则修复故障.

i
获得施工单后.

18

通过用力推拉检查下部连杆支座 (10) 是否存在游隙.

型号 205, 213, 238, 257, 290

除了代码M005 (带 4-MATIC/全轮驱动的车辆)

i
如有必要, 使用市售装置/工具.

带照明的旋转式检查镜, 与检查镜 Hazet 1977-1 类似

如果确定故障,

↓

则修复故障.

i
获得施工单后.

19

检查连杆 (18) 是否变形和腐蚀.

i
如有必要, 使用市售装置/工具.

带照明的旋转式检查镜, 与检查镜 Hazet 1977-1 类似

如果确定故障,

↓

则修复故障.

i
获得施工单后.

20

通过用力推拉检查上部连杆万向节 (17a) 是否存在游隙.

型号 205, 213, 238, 257, 290

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 253

i
如有必要, 使用市售装置/工具.

带照明的旋转式检查镜, 与检查镜 Hazet 1977-1 类似

如果确定故障,

↓

则修复故障.

i
获得施工单后.

21

检查上部连杆万向节防尘罩 (17) 的状况, 密封性及是否正确落座.

型号 205, 213, 238, 257, 290

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 253

i
如有必要, 使用市售装置/工具.

带照明的旋转式检查镜, 与检查镜 Hazet 1977-1 类似

如果确定故障,

↓

则修复故障.

i
获得施工单后.

22

通过用力推拉检查下部连杆万向节 (19a) 是否存在游隙.

型号 205, 213, 238, 257, 290

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 253

i
如有必要, 使用市售装置/工具.

带照明的旋转式检查镜, 与检查镜 Hazet 1977-1 类似

如果确定故障,

↓

则修复故障.

i
获得施工单后.

23

检查下部连杆万向节防尘罩 (19) 的状况, 密封性及是否正确落座.

型号 205, 213, 238, 257, 290

带代码M005 (带 4-MATIC/全轮驱动的车辆)

型号 253

i
如有必要, 使用市售装置/工具.

带照明的旋转式检查镜, 与检查镜 Hazet 1977-1 类似

如果确定故障,

↓

则修复故障.

i
获得施工单后.

24

检查外侧驱动轴防尘罩 (13) 的状况, 密封性以及是否正确落座.

型号 205, 213, 238, 253, 257, 290

带代码M005 (带 4-MATIC/全轮驱动的车辆)

i
如有必要, 使用市售装置/工具.

带照明的旋转式检查镜, 与检查镜 Hazet 1977-1 类似

如果确定故障,

↓

则修复故障.

i
获得施工单后.

25

检查内侧驱动轴防尘罩 (14) 的状况, 密封性以及是否正确落座.

型号 205, 213, 238, 253, 257, 290

带代码M005 (带 4-MATIC/全轮驱动的车辆)

i
如有必要, 使用市售装置/工具.

带照明的旋转式检查镜, 与检查镜 Hazet 1977-1 类似

如果确定故障,

↓

则修复故障.

i
获得施工单后.

26

检查夹子 (15) 是否存在裂纹, 变形和腐蚀以及是否正确落座.

型号 205, 213, 238, 253, 257, 290

带代码M005 (带 4-MATIC/全轮驱动的车辆)

i
如有必要, 使用市售装置/工具.

带照明的旋转式检查镜, 与检查镜 Hazet 1977-1 类似

如果确定故障,

↓

则修复故障.

i
获得施工单后.

27

检查驱动轴 (16) 是否存在裂纹, 变形和腐蚀, 然后通过用力推拉检查其是否存在游隙.

型号 205, 213, 238, 253, 257, 290

带代码M005 (带 4-MATIC/全轮驱动的车辆)

i
如有必要, 使用市售装置/工具.

带照明的旋转式检查镜, 与检查镜 Hazet 1977-1 类似

如果确定故障,

↓

则修复故障.

i
获得施工单后.

28

检查连杆水平传感器 (20) 是否正确落座, 是否存在裂纹, 变形, 腐蚀及是否存在游隙.

装配连杆水平传感器 (20) 的车辆.

i
如有必要, 使用市售装置/工具.

带照明的旋转式检查镜, 与检查镜 Hazet 1977-1 类似

如果确定故障,

↓

则修复故障.

i
获得施工单后.

29

检查上部横向控制臂 (25) 是否存在裂纹, 变形和腐蚀.

i
如有必要, 使用市售装置/工具.

带照明的旋转式检查镜, 与检查镜 Hazet 1977-1 类似

如果确定故障,

↓

则修复故障.

i
获得施工单后.

30

检查上部横向控制臂人造橡胶轴承 (21) 是否出现裂纹, 变形, 然后通过用力推拉检查是否存在游隙.

i
如有必要, 使用市售装置/工具.

带照明的旋转式检查镜, 与检查镜 Hazet 1977-1 类似

如果确定故障,

↓

则修复故障.

i
获得施工单后.

31

检查上部横向控制臂的万向节防尘罩 (23) 的状况, 密封性及是否正确落座.

i
如有必要, 使用市售装置/工具.

带照明的旋转式检查镜, 与检查镜 Hazet 1977-1 类似

如果确定故障,

↓

则修复故障.

i
获得施工单后.

32

通过用力推拉上部横向控制臂 (25) 检查上部横向控制臂万向节 (22) 是否存在游隙.

i
如有必要, 使用市售装置/工具.

带照明的旋转式检查镜, 与检查镜 Hazet 1977-1 类似

如果确定故障,

↓

则修复故障.

i
获得施工单后.

d

安装

33

安装前部发动机舱中央饰板 (31), 发动机舱中央饰板 (32) 和发动机舱后部饰板 (33).

f

型号 205, 253

AR61.20-P-1105LW

f

型号 213, 238

AR61.20-P-1105LWE

f

型号 257

AR61.20-P-1105FR

f

型号 290

AR61.20-P-1105FRX
