型号

213

1

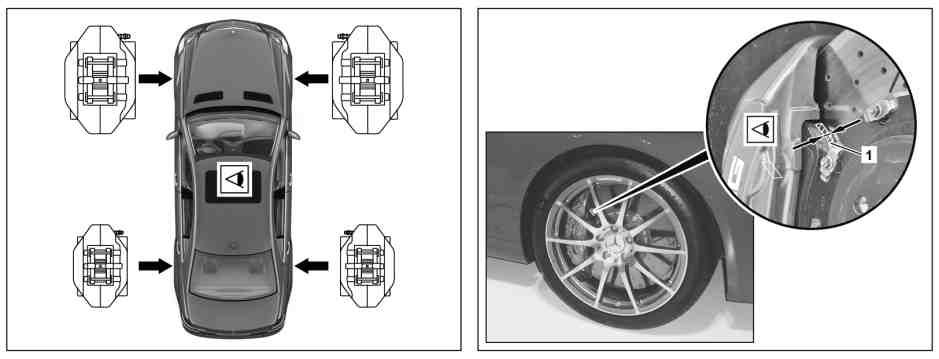

制动摩擦片厚度

1

制动摩擦片厚度

2

手电筒

3

内窥镜

a
警告
severity=W

受伤的
风险
处理炽热或发光的物体时,可能导致皮肤或眼睛的损伤。

如有必要, 穿戴防护手套, 防护服和防护眼镜.

AS00.00-Z-0002-01A

专业提示
severity=N

关于修理制动系统的说明

AH42.00-P-0003-01A

专业提示
severity=N

操作、运输和支撑复合制动盘的提示

AH42.10-P-9406-12LF

专业提示
severity=N

操作、运输和支撑陶瓷制动盘的提示

AH42.10-P-9406-13A

g

检验

1

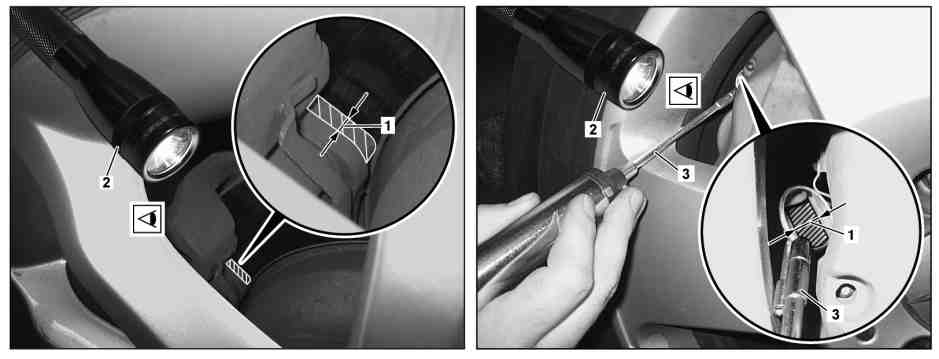

评估前轴上制动摩擦片的制动摩擦片厚度 (1)

i
如有必要, 使用手电筒 (2) 或内窥镜 (3). 可根据制动片背板的厚度评估制动摩擦片厚度 (1).

前轴制动器摩擦片

*BE42.10-P-1001-06C

在特殊情况下, 如果无法通过目视检查进行评估.

↓

分开车轮和轮胎总成并进行检查, 需另开施工单.

2

评估后轴上制动摩擦片的制动摩擦片厚度 (1)

i
如有必要, 使用手电筒 (2) 或内窥镜 (3). 可根据制动片背板的厚度评估制动摩擦片厚度 (1).

后轴制动片

*BE42.10-P-1001-18A

在特殊情况下, 如果无法通过目视检查进行评估.

↓

分开车轮和轮胎总成并进行检查, 需另开施工单.

3

确定制动摩擦片的可能剩余里程

AP42.10-P-4253-03EW

p

如果达到制动摩擦片的磨损极限, 则必须更换制动摩擦片, 需另开施工单.

否则将影响制动效果并可能造成人身伤害, 财产损失和环境污染!

i
为确定各车轴的预期剩余里程, 参照制动摩擦片厚度 (1) 最小的制动片.

为了避免车辆在保养间隔之内因为需要更换制动摩擦片而返回授权服务中心, 必须确定当前制动片的剩余里程.

如果确定的剩余里程小于下一个保养间隔, 应向客户建议提早更换制动片.

前轴制动片检验值

号码

名称

型号 213 （213.088/089/288/289除外）

型号 213.088/089/288/289

BE42.10-P-1001-06C

制动器摩擦片

制动片, 新件

mm

13

10

制动片背板

mm

6

6

磨损极限

mm

2

2

磨损指示器启用 (如果已安装)

mm

2-3

2-3

后轴制动片的检验值

号码

名称

车型 213 (213.088/089/288/289 除外)

, 车型 213.088/089/288/289, 代码 B07 除外

车型 213.088/089/288/289, 带代码 B07

BE42.10-P-1001-18A

制动片

制动片, 新件

mm

11

12

制动片背板

mm

6

6

磨损极限

mm

2

2

磨损指示器启用 (如果已安装)

mm

2-3

2-3
