型号

117, 118, 156, 164, 166, 167, 169, 171, 172, 176, 177, 190, 197, 203, 204, 205, 207, 209, 211, 212, 213, 216, 217, 218, 219, 221, 222, 230, 231, 238, 242, 245, 246, 247, 251, 253, 257, 290, 292, 293, 453, 461, 463

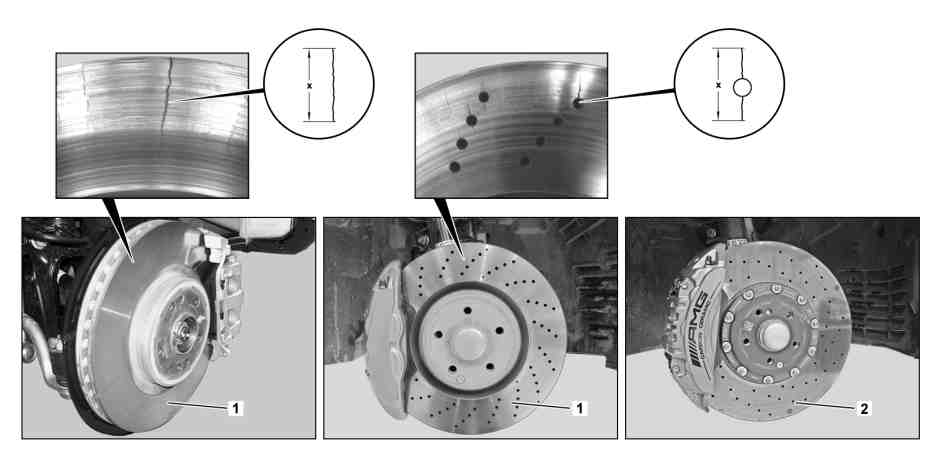

1

钢制制动盘

x

裂纹长度

2

陶瓷制动盘

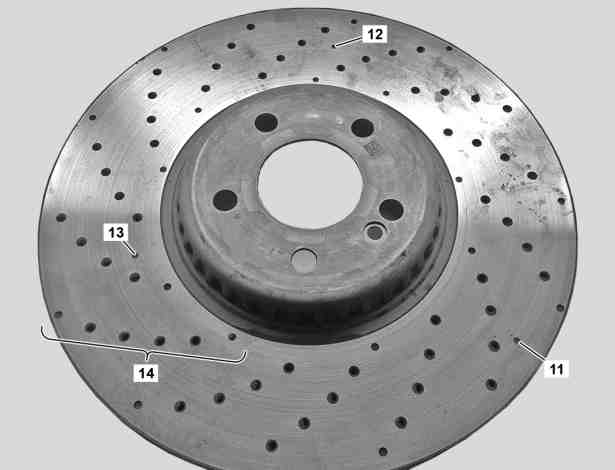

带磨损孔的多孔式复合制动盘

11

外部磨损孔

12

中央磨损孔

13

内部磨损孔

14

制动盘孔

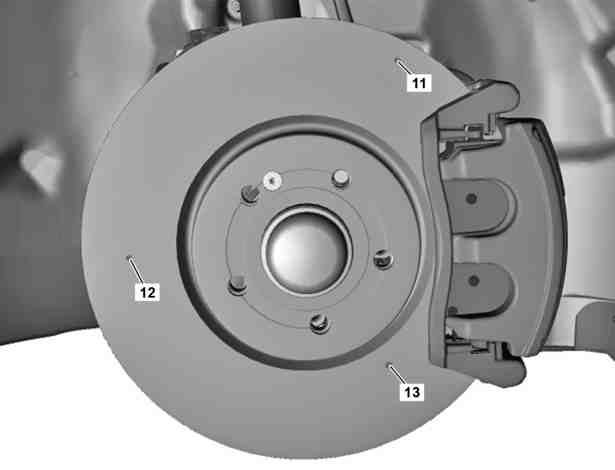

带磨损孔的复合制动盘

11

外部磨损孔

12

中央磨损孔

13

内部磨损孔

a
风险
severity=D

有汽车打滑或从举升台上掉落而造成人员
死亡的
风险
。

将汽车在车辆举升机的支柱之间调准位置, 并在汽车制造商规定的车辆举升机支撑点上放置四个支承板.

AS00.00-Z-0010-01A

专业提示
severity=N

操作、运输和支撑复合制动盘的提示

型号 190, 205, 213, 217, 222, 238, 253, 257, 290

AH42.10-P-9406-12LF

专业提示
severity=N

操作、运输和支撑陶瓷制动盘的提示

型号 190, 197, 205, 212, 213, 217, 218, 222, 231, 253, 290

带代码B07 (陶瓷制动系统)

AH42.10-P-9406-13A

g

检验

1.1

评估钢制制动盘 (1) 是否存在划痕, 裂纹, 腐蚀和脏污 (例如机油, 润滑脂).

型号 117, 118, 156, 164, 166, 167, 169, 171, 172, 176, 177, 203, 204, 207, 209, 211, 216, 219, 221, 230, 238, 242, 245, 246, 247, 251, 257, 292, 293, 453, 461, 463

型号 190, 197, 205, 212, 213, 217, 218, 222, 231, 253, 290

除了代码B07 (陶瓷制动系统)

型号 205

带代码B07 (陶瓷制动系统)和后轴上的钢制制动盘

p

对于穿孔或扩孔的钢制制动盘 (1), 评估包括孔径在内的裂纹长度 (x).

否则评估可能会不正确.

如果裂纹长度 (x)  ≥ 25 mm (0.98 英寸), 裂开的裂纹或划痕深度超过 0.5 mm (0.02 英寸), 或存在严重腐蚀,

↓

更换钢制制动盘 (1).

i
获得施工单后.

如果存在脏污 (例如机油, 润滑脂).

↓

清洁钢制制动盘 (1), 如有必要, 则进行更换.

i
获得施工单后.

1.2

评估陶瓷制动盘 (2) 是否损坏和脏污 (例如机油, 润滑脂).

型号 190, 197, 205, 212, 213, 217, 218, 222, 231, 253, 290

带代码B07 (陶瓷制动系统)

关于评估制动盘的说明

AH42.10-P-9406-07RQ

如果陶瓷制动盘 (2) 损坏或脏污,

↓

更换陶瓷制动盘 (2).

i
获得施工单后.

在特殊情况下, 如果无法通过目视检查对陶瓷制动盘 (2) 进行评估,

↓

检查陶瓷制动盘 (2) 的状况.

AP42.10-P-4246U

i
获得施工单后.

2.1

评估钢制制动盘 (1) 是否磨损.

型号 117, 118, 156, 164, 166, 167, 169, 171, 172, 176, 177, 203, 204, 207, 209, 211, 216, 219, 221, 230, 238, 242, 245, 246, 247, 251, 257, 292, 293, 453, 461, 463

型号 190, 197, 205, 212, 213, 217, 218, 222, 231, 253, 290

除了代码B07 (陶瓷制动系统)

型号 205

带代码B07 (陶瓷制动系统)和后轴上的钢制制动盘

带磨损孔的钢制制动盘 (1).

专业提示
severity=N

对有穿孔和无穿孔的制动盘进行评估的说明

AH42.10-P-9406-14A

如果外部磨损孔 (11), 中央磨损孔 (12) 和内部磨损孔 (13) 可见,

↓

钢制制动盘 (1) 正常; 新的制动衬片仍可安装到这些盘上.

如果内部磨损孔 (13) 可见,

↓

钢制制动盘 (1) 正常, 当前制动摩擦片仍可使用, 请勿将其他新制动摩擦片安装到钢制制动盘 (1) 上.

如果三个磨损孔都不可见,

↓

更换钢制制动盘 (1).

i
获得施工单后.

在特殊情况下, 如果无法通过目视检查对钢制制动盘 (1) 进行评估,

↓

检查钢制制动盘 (1) 的状况.

AP42.10-P-4246U

i
获得施工单后.

2.2

评估钢制制动盘 (1) 是否磨损.

型号 117, 118, 156, 164, 166, 167, 169, 171, 172, 176, 177, 203, 204, 207, 209, 211, 216, 219, 221, 230, 238, 242, 245, 246, 247, 251, 257, 292, 293, 453, 461, 463

型号 190, 197, 205, 212, 213, 217, 218, 222, 231, 253, 290

除了代码B07 (陶瓷制动系统)

型号 205

带代码B07 (陶瓷制动系统)和后轴上的钢制制动盘

不带磨损孔的钢制制动盘 (1).

专业提示
severity=N

对有穿孔和无穿孔的制动盘进行评估的说明

AH42.10-P-9406-14A

如果外部边缘轮廓棱纹较深,

↓

更换钢制制动盘 (1).

i
获得施工单后.

在特殊情况下, 如果无法通过目视检查对钢制制动盘 (1) 进行评估,

↓

检查钢制制动盘 (1) 的状况.

AP42.10-P-4246U

i
获得施工单后.
