AP42.10-P-4258-02RQ
检查制动盘是否磨损
型号
190, 197, 205, 212, 213, 217, 218, 222, 231, 253, 290
带代码B07 (AMG - 陶瓷制动器)
i
制动盘上的磨损只能通过使用检测片 (2) 评估磨损指示器 (1) 来确定.
i
零部件订购说明:
零件号: A 197 001 77 99.
名称: 检测片.
数量: 根据需要.
i

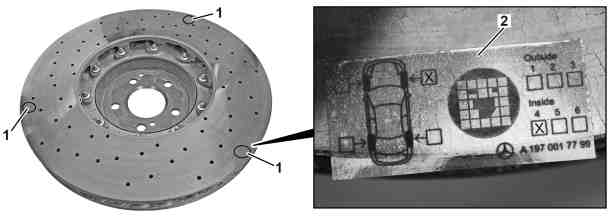

3 个磨损指示器 (1) 分别位于内部和外部的摩擦表面上.
i
不能将制动盘凹腔上的尺寸和重量规格作为确定磨损程度的依据.
1
磨损指示器
2
检测片
P42.10-2833-04
1
将检测片 (2) 从托架上分开, 放在磨损指示器 (1) 的中央位置并压上. 在检测片 (2) 上标记磨损指示器 (1) 的位置.
2
使用数码相机对所有检测片 (2) 拍照数次.
i
距离约为 10 cm, 选择微距模式并关闭闪光灯.
3
在电脑监视器上为各个磨损指示器 (1) 选择一张具有代表性的照片, 然后缩放到边缘长度至少 3.5 cm.
4
统计所有存在可见灼烧表面的单元格 (浅色区域), 并将数量填写在表格中.

一个单元格的烧坏面积 < 50 % 时算做 ½  单元格.

一个单元格的烧坏面积 ≥ 50 % 时算做 1 个单元格.
5
计算所有磨损指示器 (1) 的不合格单元格的总数.
如果制动盘上所有磨损指示器 (1) 的不合格单元格总数 ≥ 96,
↓
更换车轴上的两个制动盘和所有制动衬片.
6
撕下所有检测片 (2), 然后使用干布擦掉所有的残渣.
7
存档照片.

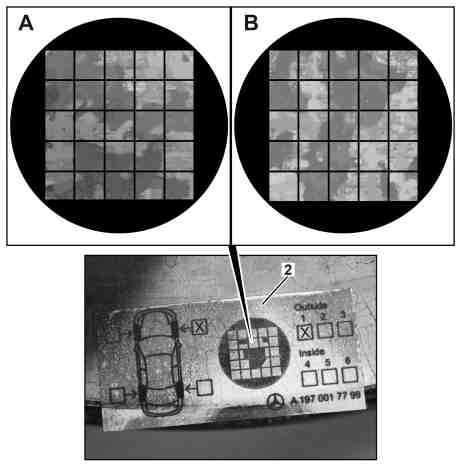

2
检测片
A
示例
B
示例
P42.10-2834-12
示例 (A):
17 个单元格 < 50 % = 17 x ½ 单元格 = 8.5 个单元格.
8 个单元格 ≥ 50 % = 8 × 1 个单元格 = 8.0 个单元格.
16.5 个单元格.
示例 (B):
11 个单元格 < 50 % = 11 × ½ 单元格 = 5.5 个单元格.
14 个单元格 ≥ 50 % = 14 × 1 个单元格 = 14.0 个单元格.
19.5 个单元格.
磨损指示器
左前
右前
左后
右后
1
2
3
4
5
6
总计
正常
☐ 是 ☐ 否
☐ 是 ☐ 否
☐ 是 ☐ 否
☐ 是 ☐ 否
