型号

205, 213, 238, 253, 257, 290

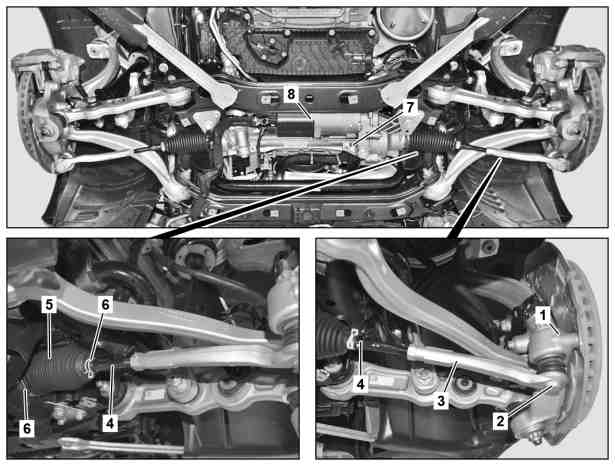

图示为车型 205, 未装配全时四轮驱动 (4MATIC)/代码 (M005)

1

转向横拉杆万向节防尘罩

2

转向横拉杆万向节

3

转向横拉杆头

4

转向横拉杆

5

防尘罩

6

夹子

7

齿轮齿条式转向机构

8

电动动力转向机构促动马达

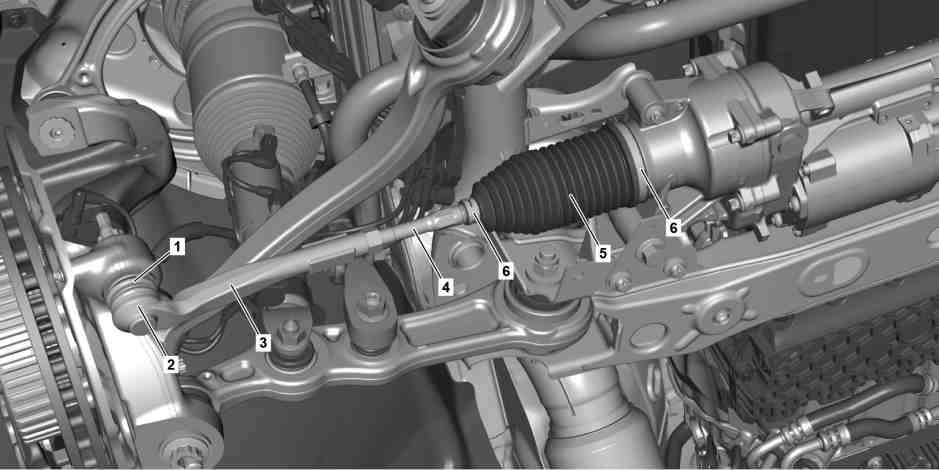

图示为车型 213, 未装配全时四轮驱动 (4MATIC)/代码 (M005)

1

转向横拉杆万向节防尘罩

4

转向横拉杆

2

转向横拉杆万向节

5

防尘罩

3

转向横拉杆头

6

夹子

a
警告
severity=W

受伤的
风险
。 搬运部件时会被夹住、挤压,严重时还会造成手脚骨折。

搬运部件时, 肢体不得进入机械部件的工作范围.

AS00.00-Z-0009-01A

a
风险
severity=D

有汽车打滑或从举升台上掉落而造成人员
死亡的
风险
。

将汽车在车辆举升机的支柱之间调准位置, 并在汽车制造商规定的车辆举升机支撑点上放置四个支承板.

AS00.00-Z-0010-01A

准备工作

1

解锁转向锁.

e

拆卸

2

拆下发动机舱底部饰板.

f

型号 205, 253

AR61.20-P-1105LW

f

型号 213, 238

AR61.20-P-1105LWE

f

型号 257

AR61.20-P-1105FR

f

型号 290

AR61.20-P-1105FRX

g

检验

3

检查转向横拉杆头 (3) 上转向横拉杆万向节防尘罩 (1) 的状况, 密封性及是否正确落座.

如果存在故障,

↓

则修复故障.

i
获得施工单后.

4

通过用力推拉转向横拉杆头 (3) 检查转向横拉杆万向节 (2) 是否存在游隙

如果存在故障,

↓

则修复故障.

i
获得施工单后.

5

通过相互推拉检查转向横拉杆头 (3) 和转向横拉杆 (4) 是否稳固连接.

如果存在故障,

↓

则修复故障.

i
获得施工单后.

6

沿齿轮齿条式转向机构 (7) 的方向, 通过用力推拉转向横拉杆 (4) 检查各内部转向横拉杆接头是否存在游隙.

如果存在故障,

↓

则修复故障.

i
获得施工单后.

7

通过将转向机构向左侧和右侧转动来拉伸防尘罩 (5), 然后检查其是否存在裂纹, 凹痕和划痕.

p

切勿通过按压凸起或其周围区域来检查防尘罩 (5).

否则, 可能会损坏材料, 从而导致泄漏.

如果存在故障,

↓

则修复故障.

i
获得施工单后.

8

检查夹子 (6) 是否牢固且正确落座.

p

不得损坏夹子 (6), 也不可使其松动或落座不当.

否则可能会导致泄漏, 从而造成损坏.

如果存在故障,

↓

则修复故障.

i
获得施工单后.

9

检查齿轮齿条式转向机构 (7).

如果存在故障,

↓

安全起见, 更换转向机构.

i
获得施工单后.

10

检查电动动力转向机构促动马达 (8).

如果存在故障,

↓

安全起见, 更换转向机构.

i
获得施工单后.

d

安装

11

安装发动机舱底部饰板

f

型号 205, 253

AR61.20-P-1105LW

f

型号 213, 238

AR61.20-P-1105LWE

f

型号 257

AR61.20-P-1105FR

f

型号 290

AR61.20-P-1105FRX
