型号

167, 213, 238, 257, 290

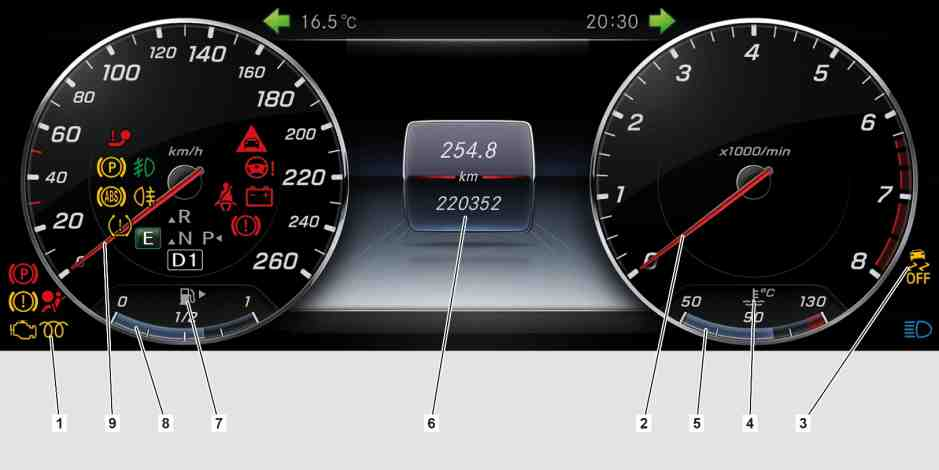

图示为在车型 213.0 中的仪表盘, 装配带全屏显示屏的数字仪表盘/代码 (464), 经典型视图

1

预热系统指示灯 (适用于柴油发动机)

6

多功能显示屏

2

转速表

7

燃油存量指示灯

4

冷却液温度警告灯

8

燃油液位指示器

5

冷却液温度表

9

车速表

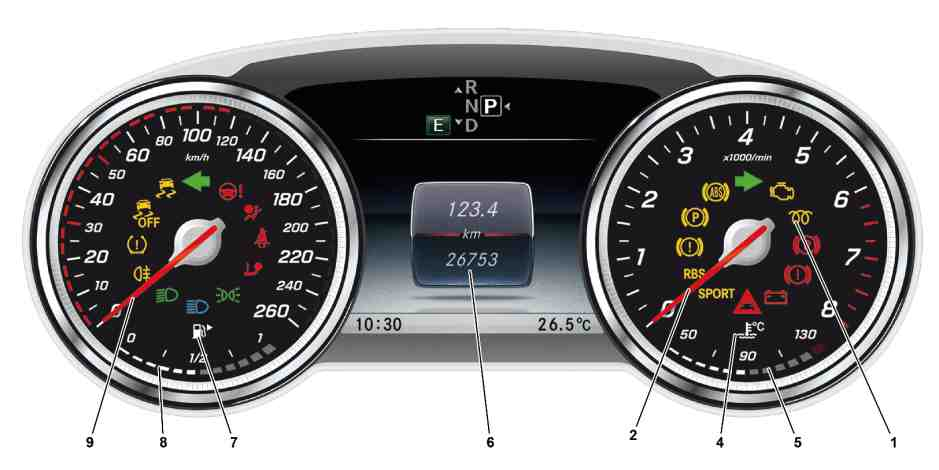

图示为车型 238.3, 带全屏显示屏的数字仪表盘/代码 (464) 除外

1

预热系统指示灯 (适用于柴油发动机)

6

多功能显示屏

2

转速表

7

燃油存量指示灯

4

冷却液温度警告灯

8

燃油液位指示器

5

冷却液温度表

9

车速表

准备工作

1

将电子点火开关控制单元切换至位置 "2" (电路 15)

g

检验

2

检查预热系统指示灯 (1).

型号 167, 213, 238, 257 带发动机654, 656

型号 213, 238 带发动机642

i
预热系统指示灯 (1) 必须亮起然后熄灭.

如果存在故障,

↓

则修复故障.

i
获得施工单后.

3

检查冷却液温度表 (5) 和冷却液温度警告灯 (4).

i
冷却液温度表 (5) 的显示必须指示相应冷却液温度, 并且冷却液温度警告灯 (4) 必须亮起.

如果存在故障,

↓

则修复故障.

i
获得施工单后.

4

检查燃油液位指示器 (8) 和燃油存量警告灯 (7)

i
燃油液位指示器 (8) 必须显示燃油箱中的相应燃油液位, 燃油存量警告灯 (7) 必须亮起.

如果存在故障,

↓

则修复故障.

i
获得施工单后.

5

检查多功能显示屏 (6) 是否出现明显的像素故障, 出现竖条, 残缺区域或黑点.

如果存在故障,

↓

则修复故障.

i
获得施工单后.

6

手动开启车外照明灯.

7

检查仪表照明灯.

i
转速表 (2) 和车速表 (9) 必须亮起.

如果存在故障,

↓

则修复故障.

i
获得施工单后.

8

操作仪表照明亮度调节器.

i
仪表照明必须更亮或更暗以与操作相匹配.

如果存在故障,

↓

则修复故障.

i
获得施工单后.

9

手动关闭车外照明灯.

10

打开后排乘客舱中的照明灯, 然后检查是否正常工作.

i
车内照明,

阅读灯,

后视镜照明灯,

手套箱照明灯.

如果存在故障,

↓

则修复故障.

i
获得施工单后.

11

关闭后排乘客舱中的照明灯.

收尾工作

12

将电子点火开关控制单元切换至位置 "0".
