型号

118, 167, 177, 213, 238, 247, 253, 290, 292

带代码413 (全景式滑动车顶)

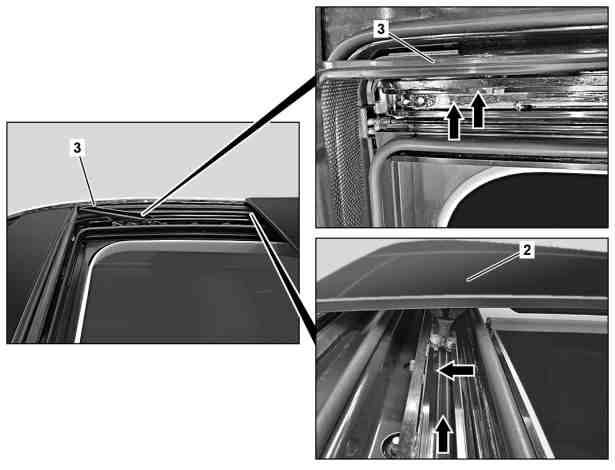

图示为车型 292, 装配全景式滑动天窗/代码 (413)

2

全景式滑动天窗

3

旋转臂

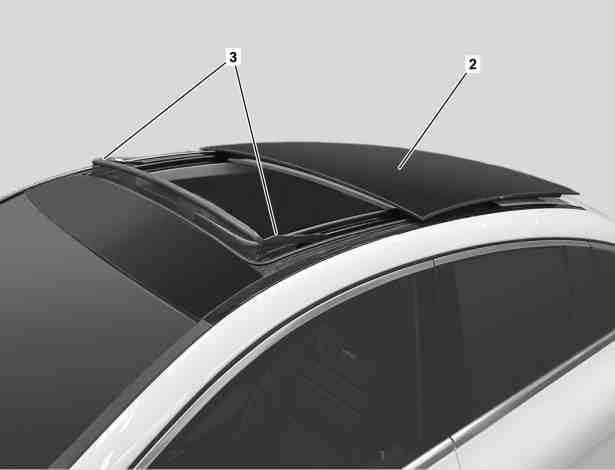

图示为车型 292, 装配全景式滑动天窗/代码 (413)

2

全景式滑动天窗

3

导向臂

a
警告
severity=W

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

准备工作

1

打开全景式滑动天窗 (2).

m

清洁

2

用抹布清洁挡风板的导向臂 (3).

3

用抹布清洁整个导轨 (箭头所示).

润滑

4

在挡风板的导向臂 (3) 上涂抹薄薄一层润滑脂.

合成油脂, 滑动天窗 500 g, DB 供应规格 6827.60

*BR00.45-Z-1004-06A

5

在整个导轨 (箭头所示) 的接触面上涂抹一层润滑脂.

合成油脂, 滑动天窗 500 g, DB 供应规格 6827.60

*BR00.45-Z-1004-06A

6

对全景式滑动天窗 (2) 进行功能测试.

7

去除多余润滑脂.

收尾工作

8

关闭全景滑动天窗 (2).

检修工具

号码

名称

订单号

BR00.45-Z-1004-06A

合成油脂, 滑动天窗 500 g, DB 供应规格 6827.60

A 001 989 46 51
