AP82.10-P-8260-02I
检查远光灯设置
型号
213, 238

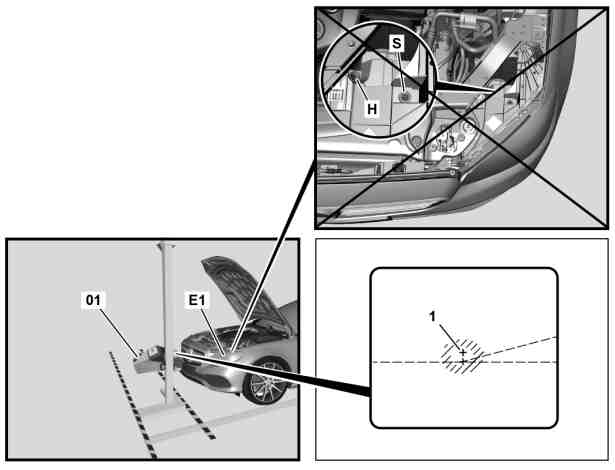

图示为车型 213, 装配 ECE 版大灯
01
大灯校准器
1
中央标记
H
调节螺栓
S
调节螺栓
P82.10-8103-06
卤素大灯, 图示为车型 213
E1
左前灯组
E1e1
左侧远光灯
E1e2
左侧近光灯
P82.10-8057-01
静态 LED 大灯, 图示为车型 213
E1
左前灯组
E1e1
左侧远光灯
E1e2
左侧近光灯
P82.10-8056-01
动态 LED 大灯, 图示为车型 213
E1
左前灯组
E1e2
左侧近光灯
E1e24
左前自适应远光灯
P82.10-8055-01
1
使大灯校准器 (01) 与车身水平高度平行, 与左侧远光灯 (E1e1) 或左前和右前自适应远光灯 (E1e24) 齐平.
2
检查远光灯的设置.
p
不得对大灯上的调节螺钉 (H, S) 进行校正.
否则会错误调节之前调节过的近光灯.
i
光束的中心必须位于大灯校准器 (01) 的中央标记 (1) 上.
如果大灯调节不正确.
↓
排除故障, 需另开施工单.
