型号

117, 118, 124, 129, 140, 156, 163, 164, 166, 167, 168, 169, 170, 171, 172, 176, 177, 190, 197.3/4, 202, 203, 204, 205, 207, 208, 209, 210, 211, 212, 213, 215, 216, 217, 218, 219, 220, 221, 222, 230, 231, 238, 242, 245, 246, 247, 251, 253, 257, 290, 292, 293, 414, 453, 460, 461, 463

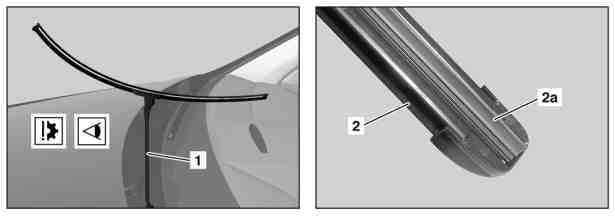

型号 A

1

雨刮器臂

2

雨刮器刮片

2a

橡胶槽

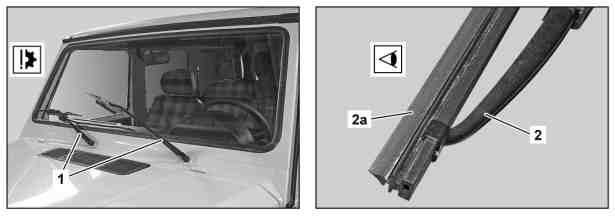

型号 B

1

雨刮器臂

2

雨刮器刮片

2a

橡胶槽

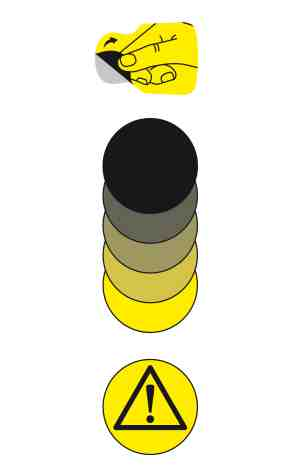

雨刮器刮片保养指示器

a
警告
severity=W

受伤的
风险
。 搬运部件时会被夹住、挤压,严重时还会造成手脚骨折。

搬运部件时, 肢体不得进入机械部件的工作范围.

AS00.00-Z-0009-01A

准备工作

1

如有必要, 则关闭发动机盖, 掀开式尾门或尾门.

2

将电子点火开关控制单元切换至位置 "2" (电路 15)

雨刮器臂 (1) 无法折离风挡玻璃足够远的车辆.

3

开启风挡玻璃的风挡玻璃雨刮器.

雨刮器臂 (1) 无法折离风挡玻璃足够远的车辆.

4

将电子点火开关控制单元切换至位置 "0".

雨刮器臂 (1) 无法折离风挡玻璃足够远的车辆.

p

雨刮器臂 (1) 从风挡玻璃或后车窗上折离之前, 不要打开电子点火开关控制单元.

否则会发生损坏.

i
型号 117, 118, 156, 164, 166, 167, 172, 176, 177, 190, 197.3/4, 204, 205, 207, 209, 211, 212, 213, 215, 216, 217, 218, 219, 220, 221, 222, 230, 231, 238, 242, 246, 247, 251, 253, 257, 290, 292, 293

带代码889 (KEYLESS-GO（无钥匙起动）)

将无钥匙启动芯片卡或遥控钥匙从车上取下并保持在发射范围之外 (至少 2 米 (78.74 英寸)).

5

展开风挡玻璃或后车窗的雨刮器臂 (1).

p

固定雨刮器臂 (1), 防止其意外折回风挡玻璃或后车窗, 并且仅在将雨刮器刮片 (2) 安装到风挡玻璃或后车窗上后才能折叠雨刮器臂 (1).

否则会发生损坏.

g

检验

6

检查雨刮器叶片 (2) 的保养指示器.

带保养指示器的雨刮器刮片 (2).

如果保养指示器上仍有防护箔,

↓

去除防护箔.

如果保养指示器呈黄色,

↓

更换雨刮器叶片 (2).

i
获得施工单后.

7

检查雨刮器叶片 (2) 是否正确安装以及是否损坏.

如果存在故障,

↓

更换雨刮器叶片 (2).

i
获得施工单后.

8.1

检查型号 A 的橡胶槽 (2a) 是否变硬, 有裂纹, 磨损以及是否正确落座在导向装置和端盖上.

采用型号 A 的车辆.

如果存在故障,

↓

更换雨刮器叶片 (2).

i
获得施工单后.

8.2

检查型号 B 的橡胶槽 (2a) 是否变硬, 有裂纹, 磨损以及是否正确落座在导向装置和端盖上.

采用型号 B 的车辆.

如果存在故障,

↓

更换橡胶槽 (2a) 或整个雨刮器叶片 (2).

i
获得施工单后.

收尾工作

9

将车辆恢复至初始状态.
