AP83.00-P-8381C
安装新的制暖/通风空调滤清器
18.05.2018
型号
213, 238, 253, 257, 290

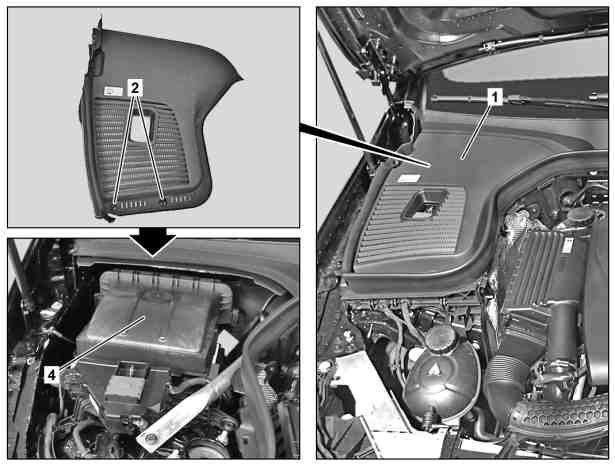

图示为车型 253
1
右后发动机舱饰板
2
锁止装置
4
通风气道段
P83.00-2435-06

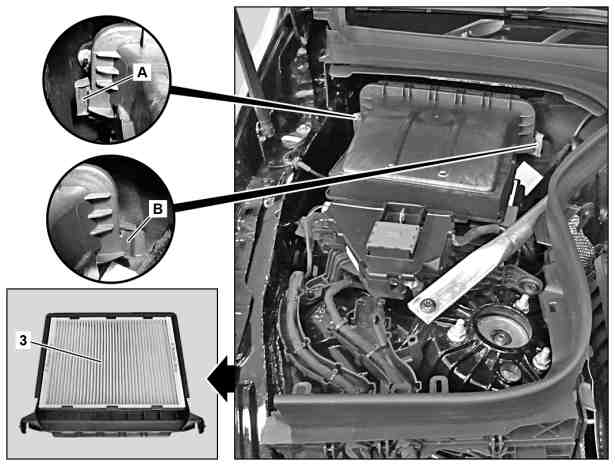

图示为车型 253
3
滤尘器
A
支架
B
支架
P83.00-2436-06
e
拆卸
1
解锁锁止装置 (2) 并拆下右后发动机舱盖 (1).
2
将支架 (A) 和支架 (B) 从通风气道段 (4) 上松开, 然后拆下通风气道段 (4).
3
将滤尘器 (3) 从通风气道段 (4) 上拆下.
m
清洁
4
清洁通风气道段 (4) 的内侧.
d
安装
5
将新的滤尘器 (3) 插入通风气道段 (4) 中.
6
安装通风气道段 (4).
7
将支架 (A) 和支架 (B) 卡止入位.
8
安装右后发动机舱盖 (1) 并闭合锁止装置 (2).
