GF00.00-P-1000-10LF
车内装备车辆功能说明
型号
118, 166, 167, 177, 213, 238, 247, 253, 292, 293
型号
222
型号
257
后排座椅视图（图示为车型 166）
1
座椅靠背
2
释放拉手
P91.12-3922-71
向前折叠后排长座椅
如果驾驶员或前排乘客座椅已为体型较大的人配置，您可能无法向前折叠后排长座椅。在该情况下，可将前排座椅移动至最前方位置。要增大载物舱的大小，可以分别向前折叠左右两侧的后排座椅靠背 (1)。
折叠后排长座椅前：
•
将头枕移到最底部位置。
•
折起座垫。
•
沿箭头所示方向向上拉释放拉手 (2)，直至可以完全解锁靠背 (1)。
•
向前折叠靠背 (1) 直到达到载物舱底板位置。
•
在相应的卡子下面引入安全带。
i
向上折叠座垫，然后再向前折叠后排长座椅。否则可能会损坏支架 (1)。如果靠背 (1) 向前折叠，则无法将前排座椅移动至最后方的位置。否则，前排座椅和后排长座椅可能损坏。
i
靠背 (1) 重量较大。因此，请小心向下折叠。确保头枕完全收回，以免损坏靠背 (1) 和座垫。

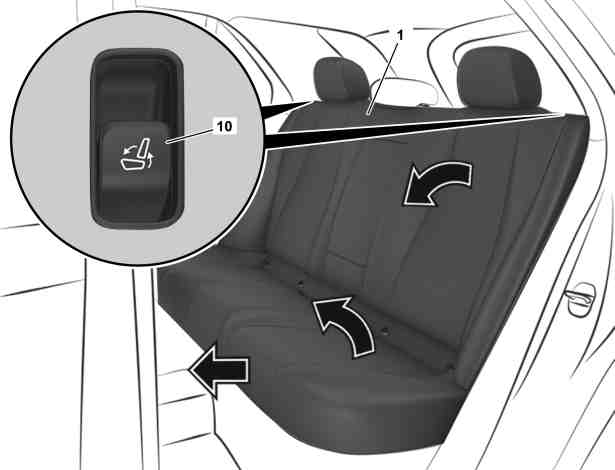

第 2 排座椅后排座椅视图（图示为车型 167）
1
座椅靠背
10
方便出入释放开关
P91.22-2235-06
方便出入功能（车型 167）
在代码为 567（Vario 后排长座椅）的车辆中，第 2 排座椅的后排座椅可以电动向前折叠：
•
用于进出装配三排座位的车辆（装配代码 847（第 3 排座椅）的车辆）。
•
便于进入载物舱。
在带有中央座椅靠背的车辆中，中间座椅与左侧座椅一起向前和向后折叠。
i
如果未接合第二排座椅中的靠背，则会显示在仪表盘的多功能显示屏中。
要求：
•
清理座椅折叠的区域。
•
折起座椅。
•
在带扶手的车辆中，扶手折叠起来。
•
在带有扩展中央控制台的车辆中，必须关闭中央控制台中的储物箱。
•
在带有中央座椅靠背的车辆中，这不得位于装载地板位置，否则左侧靠背不能向前折叠。
向前折叠座椅（车型 167）
简单地拉动相应的 EASY-ENTRY 释放开关 (10)。向下移动头枕。座椅靠背移动到前部位置。座椅前/后调节向前移动直到座椅解锁。然后座椅向前倾斜。
向后朝驾驶位置折叠座椅（车型 167）
按下相应的 EASY-ENTRY 释放开关 (10) 并保持推动，直到听到座椅接合为止。座椅向下倾斜，座椅前/后调节向后移动。然后座椅靠背和头枕自动移动到行驶档。
要在接合前中断折叠顺序，请松开 EASY-ENTRY 释放开关。要继续折叠顺序，再次按下 EASY-ENTRY 释放开关 (10) 并按住它。

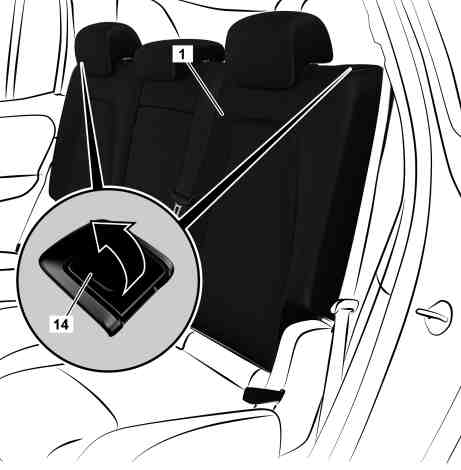

第 2 排后排座椅的视图（图示为车型 247.6，装配第 3 排座椅/代码 847）
1
座椅靠背
14
EASY ENTRY 释放拉手
P91.12-A009-12
向前移动座椅靠背以进入车辆（车型 247.6，装配第 3 排座椅/代码 847）
在装配第 3 排座椅/代码 847 的车辆中，第 2 排后排座椅可以手动向前折叠并向前滑动：
•
为进入或离开第 3 排座椅。
•
便于进入载物舱。
p
请勿使用拉手向前拉座椅。
否则可能会损坏拉手。
要求：
•
清理座椅折叠的区域。
•
将扶手折叠起来。
向前折叠座椅（车型 247.6，装配第 3 排座椅/代码 847）
简单地拉动相应的 EASY ENTRY 释放拉手 (14)。座椅靠背向前折叠。然后使用座椅靠背向前滑动座椅。
将座椅向后折叠至行驶档（车型 247.6，装配第 3 排座椅/代码 847）
向后旋转座椅靠背，直至卡锁到位。座椅靠背保持在载货位置。座椅保持在最前部位置。然后将座椅移到所需位置。

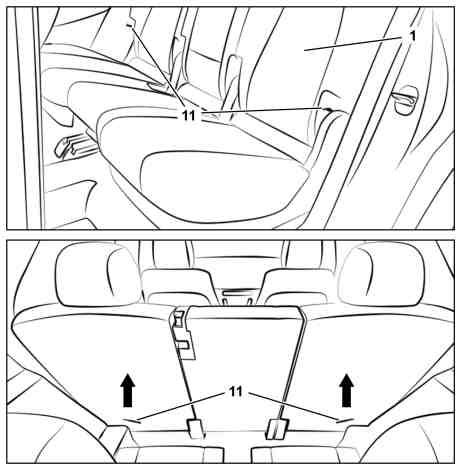

手动折叠第 2 排后排座椅的视图（紧急释放）（车型 167）
1
座椅靠背
11
释放环
P91.22-2236-12
手动折叠第 2 排后排座椅（紧急释放）（车型 167）
第二排座椅的座椅外侧和后侧有释放环。通过拉动相应后排座椅的释放带，它可以手动向前折叠。

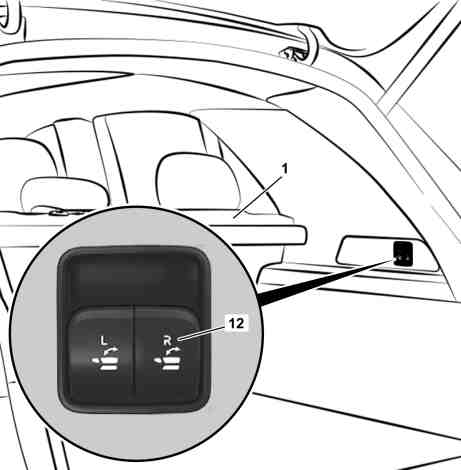

第 2 排座椅后排载物舱开关视图（图示为车型 167.1）
1
座椅靠背
12
后排座椅开关
P91.22-2237-12
电动折叠第 2 排后排座椅（车型 167.1）
为了扩大装载舱，后排座椅可以从载物舱内部电动折叠。
i
如果未接合第二排座椅中的靠背，则会显示在仪表盘的多功能显示屏中。
要求：
•
清理座椅折叠的区域。
•
折起座椅。
•
在带扶手的车辆中，扶手折叠起来。
•
在带有扩展中央控制台的车辆中，必须关闭中央控制台中的储物箱。
•
在带有中央座椅靠背的车辆中，这不得位于装载地板位置，否则左侧靠背不能向前折叠。
将第 2 排后排座椅折叠至前面（车型 167.1）
推动相应的后排座椅开关 (12)，将左侧或右侧座椅靠背向前折叠。座椅靠背的头枕移动到合适的位置，座椅向前折叠。中央座椅靠背与左侧座椅靠背一起向前折叠。
i
如果未接合第二排座椅中的靠背，则会显示在仪表盘的多功能显示屏中。
将第 2 排后排座椅折叠回至行驶档（车型 167.1）
拉相应的后排座椅开关 (12)，将左侧或右侧座椅靠背折回。座椅折回。中央座椅靠背与左侧座椅靠背一起折回。

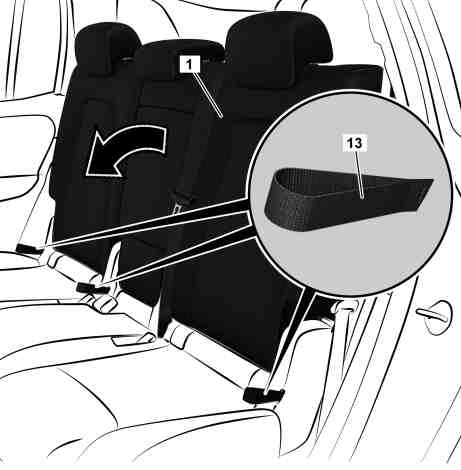

机械折叠第 2 排后排座椅的视图（图示为车型 247.6，装配第 3 排座椅/代码 847）
1
座椅靠背
13
释放环
P91.12-A010-12
机械折叠第 2 排后排座椅（车型 247.6）
可通过机械折叠后排座椅扩大载物舱。在无第 3 排座椅/代码 847 的车辆上，座椅靠背可以 40: 20: 40 的分隔分为 3 个部分。座椅靠背可以 8 个不同倾斜角的增量折叠或调节。在组合装配威雷后排座椅/代码 567 与第 3 排座椅/代码 847 的车辆上，座椅靠背 (1) 可折叠成 2 部分。座椅可升档至 140 mm 的长度。
要求：
•
清理座椅折叠的区域。
•
折起座椅。
•
后排座椅下方的区域空闲。
•
具有第三排座椅的车辆：向前折叠第二排后排座椅的座椅靠背时，移除载物舱盖板。
•
具有第三排座椅的车辆：向前折叠第二排座椅的座椅靠背时，杯座为空。
•
将各安全带的安全带带身塞进安全带带身支架。
•
如有必要，向前移动驾驶员或乘客座椅。
•
如有必要，释放各座椅靠背上的头枕并向下推。
将第 2 排后排座椅折叠至前面（车型 247.6）
拉一根释放带 (13)（座椅靠背铰链的侧面），以向前折叠各座椅靠背。座椅靠背自动向前折叠。中央座椅靠背与左侧座椅靠背一起向前折叠。
将第 2 排后排座椅折叠回至行驶档（车型 247.6）
向后旋转各座椅靠背，直至卡锁到位。座椅靠背保持在载货位置。如果将左侧和中央座椅靠背向前折叠到一起，先向后折叠左侧座椅靠背。
调整后座区座椅靠背倾斜度（货物位置）（车型 247.6）
在车型 247.6 上，载物舱可通过调整五个位置第 2 排座椅的座椅靠背 (1) 至多 10° 陡峭角度（货物位置）来扩大。通过相对于默认位置的 2° 平角也可设定舒适位置。
可按如下达到货物或舒适位置：
•
轻轻拉 3 根释放带 (13)（座椅靠背铰链的侧面）之一，然后折叠各座椅靠背至前面或后面，直至达到需要的位置。
载货位置视图（图示为车型 253）
1
座椅靠背
3
弓形架
P91.12-4090-71
调整后座区靠背倾斜度（货物位置）（车型 253）
在装配储物空间组件（装配储物空间组件/代码 30P）的车辆上，可将后排靠背 (1) 移动至 10° 较陡位置（载货位置），以增大载物舱。
可按如下够到载货位置：
•
向前折叠靠背 (1)，沿箭头所示方向折叠支架 (3)，向后折叠靠背 (1) 到支架 (3)，直至两者接合好。

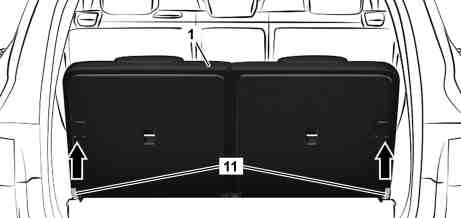

机械折叠第 3 排后排座椅的视图（车型 247.6，装配第 3 排座椅/代码 847）
1
座椅靠背
11
释放环
P91.12-A008-10
机械折叠第 3 排后排座椅（车型 247.6，装配第 3 排座椅/代码 847）
释放带 (11) 位于第三排座椅背面的侧面。通过拉动相应后排座椅的释放带，它可以手动向前折叠。
要求：
•
清理座椅折叠的区域。
•
折起座椅。
•
将各安全带的安全带带身塞进安全带带身支架。
•
向前移动第二排座椅并移动座椅靠背至货物位置。
•
释放第 3 排座椅头枕并向下推。
将第 3 排后排座椅折叠至最前部位置（车型 247.6）
拉一根释放带 (11)，以向前折叠各座椅靠背。座椅靠背自动向前折叠。一直向下拉座椅靠背，直至卡锁到位。
i
向前折叠第二和第三排座椅靠背时，第二排后排座椅可移动到后面。这然后提供全长度的载物舱区域。为此，座椅排之间的区域必须空闲。
向后折叠第 3 排后排座椅（车型 247.6）
拉各释放带 (11)，然后向后旋转各座椅靠背，直至卡锁到位。
左侧载货区域的多功能条视图（图示为车型 253）
4
12V插座
P82.00-3321-71
载货区域多功能条
多功能条位于货物区左侧镶板。多功能条包括以下部件：
•
后部降低开关
•
折叠靠背开关
•
用于将载货区域底板固定到位的弹簧元件
•
12 V 插座 (4)
•
袋卡钩
固定载货区域底板
通过侧镶板中装有弹簧的支架（在左侧和右侧）进行打开位置上货物区底板的固定。为此，使用手柄向上旋转货物区底板直至侧盖板，然后克服盖板的阻力。将货物区底板置于侧盖板上。为了闭合货物区底板，必须向下按货物区底板直至啮合。

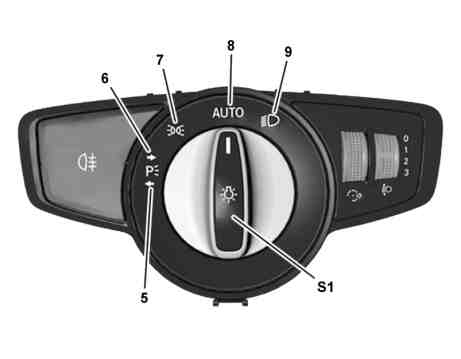

外车灯开关视图（图示为车型 238）
5
左侧驻车灯
6
右侧驻车灯
7
停车灯
8
自动开/闭行车灯“AUTO”
9
近光灯
S1
外车灯开关
P82.10-8259-11
车外照明处于潜伏位置（车型 118、167、177、213、217、222、238、247、257、293）
一般法定条件表示具有附加功能 (B38/2) 的雨量/光线感测器必须在所有车外照明开关位置启动。也就是说，日间行车照明灯或近光灯根据日间时间或天气状况开启。
已实现猎人潜伏位置，可使照明在某些情况下必定关闭。将外车灯开关转至左侧驻车灯位置 (5) 或右侧驻车灯位置 (6)，在点火开关开启时关闭车灯。
适用于客户文档的储物箱图示（图示为车型 177）
P68.00-8692-71
适用于客户文档的储物箱（车型 118、177）
适用于客户文档的储物箱位于手套箱中。
i
按箭头方向向左或向右转动拉手时，可打开储物箱。
“ENERGIZING”舒适性功能（车型 118、167、247、293，带 ENERGIZING Package/代码 PBP 或 ENERGIZING Package Plus/代码 PBR ，如车型 167 所述）
“ENERGIZING”舒适性功能为驾驶员提供了一个程序，根据条件，从现有的“ENERGIZING”舒适程序中提升或放松。“ENERGIZING”舒适程序可以有针对性地启动主动件，提高驾驶效率和更愉快的旅程。所选程序显示在多媒体显示屏中。媒体系统根据驾驶员的状况（压力水平）提出智能建议，以放松或振奋“ENERGIZING”舒适程序。所选程序使驾驶员保持最佳状态（平衡）。当交付车辆时，通过视频教程向客户解释这些功能。
i
“ENERGIZING”舒适性功能仅与扩展 MBUX 功能/代码 355 结合使用。此处通过型号系列 167 的示例描述“ENERGIZING”舒适性功能。各功能和程序以及选装装备代码在其他型号系列上可能有所偏差。
根据他的愿望和幸福，驾驶员可以选择 4 个“ENERGIZING”舒适程序，包括代码 PBP (ENERGIZING Package)，或 7 个“ENERGIZING”舒适程序，包括带有代码 PBR (ENERGIZING Package Plus) 的训练程序：
•
清新
结合自动智能气候控制，“新鲜度”计划通过为驾驶员和车辆乘客提供密集的气流产生令人振奋的气候。通过代码 P21（空气质量包），该程序还可以电离并使车内空气清新。在具有代码 401（驾驶员和前排乘客的座椅智能气候控制）的车辆中，“新鲜度”程序与启动的座椅通风相互作用以提供额外的刺激。使用代码 876（环境氛围照明系统），车内还可以用冷色调照明。
•
活力
“活力”程序通过媒体系统刺激音乐，为车辆驾驶员及乘客提供新的能量。通过代码 P21（空气质量包），该程序还可以电离并使车内空气清新。在具有代码 401（驾驶员和前排乘客的座椅智能气候控制）的车辆中，“活力”程序与启动的座椅通风相互作用以提供额外的刺激。按摩功能启动，因为装配带按摩功能的前排多仿形座椅/代码 399。在使用代码 876（环境氛围照明系统）的车辆中，车内还可以用刺激色调照明。
•
温暖（使用代码 PBR (ENERGIZING Package Plus)）
舒缓放松是“温暖”程序的目标，在代码为 401（驾驶员和前排乘客的座椅智能气候控制）的车辆中，也加热座椅和方向盘。通过代码 P21（空气质量包），该程序还可以电离并使车内空气清新。在使用代码 876（环境氛围照明系统）的车辆中，车内还可以用温暖色调照明。
•
欢乐（使用代码 PBR (ENERGIZING Package Plus)）
“欢乐”程序可以鼓励车辆驾驶员及乘客的积极情绪。除了通过媒体系统产生的适度快速音乐外，还在装配代码 399（带按摩功能的前排多仿形座椅）的车辆中提供带有起伏腰部运动的清爽按摩。使用代码 P21（空气质量包），空气通过电离净化并释放出令人愉悦的香味。在使用代码 876（环境氛围照明系统）的车辆中，车内还可以用刺激色调照明。
•
舒适模式（使用代码 PBR (ENERGIZING Package Plus)）
“舒适模式”程序可以帮助车辆驾驶员及乘客的身心放松。通过背部按摩（代码 399（带按摩功能的前排多仿形座椅））与当地温暖相结合，提供放松。使用代码 P21（空气质量包），空气通过电离系统净化并释放出令人愉悦的香味。媒体系统播放轻松的音乐，并且通过代码 876（环境氛围照明系统），车内采用令人愉悦的色彩照明。
•
培训
这可以通过有针对性的放松或活力练习来抵消肌肉紧张、麻木的肢体或压力。这些练习通过媒体系统的短视频进行演示。使用代码 P21（空气质量包），空气通过电离系统净化并释放出令人愉悦的香味。使用代码 876（环境氛围照明系统），车内还可以用补偿训练的色调照明。
•
建议
3 min 的音频信息，用于持续促进日常生活中的健康和福祉，适用于头部、肩部、上半身、下背部和骨盆区域。
在装配混合动力驱动的车辆（车型 118.386/686 和车型 167.117/154/317/354）和车型 293 上，用于放松和节能的“POWER NAP”程序可另外用于三个阶段（仅在车辆静止时可用；门和行李箱必须关闭）。
