GF00.19-P-7001A
触点插口和触点插针安装配置列表，生产状态
20.10.15
型号
所有

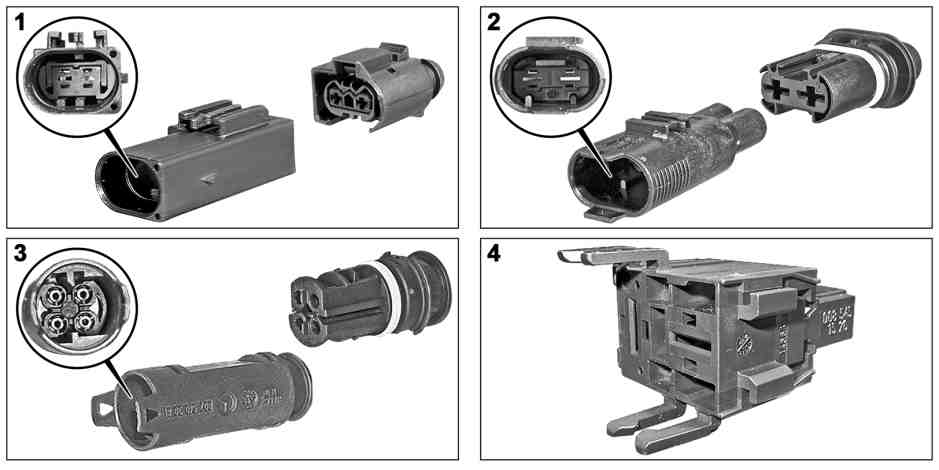

S00.19-4601-09
1
触点系列, 传感器叠片触点
3
触点系列, 叠片触点系统
2
触点系列, 叠片传感器触点系统
4
触点系列, 双片扁弹簧触点系统

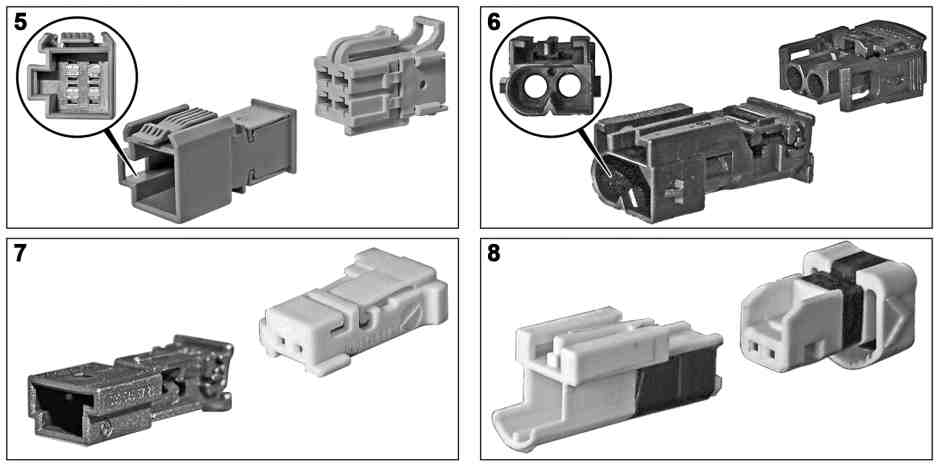

S00.19-4602-09
5
触点系列, Power Timer 系统
7
触点系列, 微型四面锁止系统
6
触点系列, 圆形触点系统
8
触点系列, Siemens ELO 系统

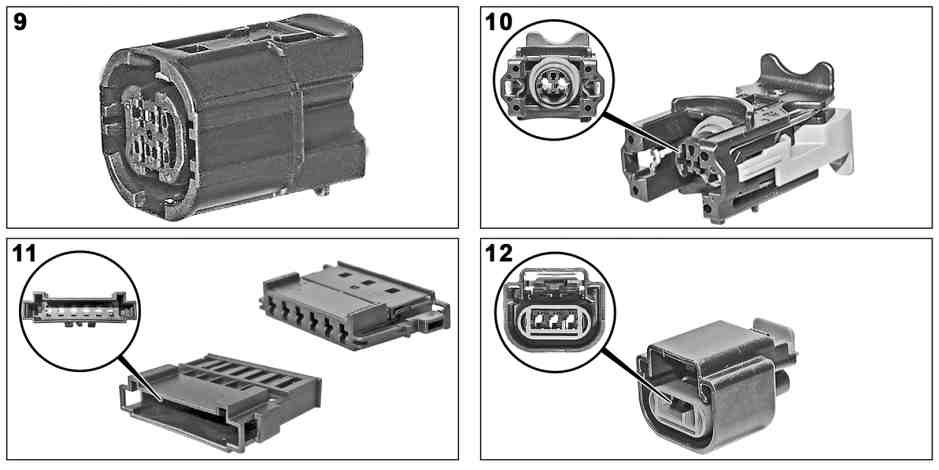

S00.19-4603-09
9
触点系列, E95 系统
11
触点系列, 多触点系统
10
触点系列, Micro-Timer 3 系统
12
触点系列, YAZAKI 系统
i
关于触点系列的说明:
•
在电气连接器内, 可能安装有不同触点系列的触点对.
•
根据电气连接器的类型, 可能存在不同的编码.
•
在这些触点系列中, 根据电线横截面积以及是否存在用于防水连接的单线绝缘层来进一步区分各触点.
•
可压接的最大电线横截面积取决于触点系列的类型和设计.
•
修理电气连接器和电线时, 必须使用相同触点系列的触点插针和插孔. 触点插针和插孔必须具有相同的涂层.
•
修理电气连接器和电线时, 必须遵照相应的说明.
传感器叠片触点系统和叠片传感器触点系统的触点接通系列
SLK, LSK
GF00.19-P-8121A
叠片触点系统的触点接通系列
LKS, MLK
GF00.19-P-8122A
双板簧触点系统的触点接通系列
DFK, MDK
GF00.19-P-8123A
功率定时器系统的触点接通系列
JPT, SPT, MPT
GF00.19-P-8124A
圆形插头触点系统的触点接通系列
RK
GF00.19-P-8125A
Micro Quadlock 系统的触点接通系列
MQS
GF00.19-P-8126A
Siemens ELO 系统的触点接通系列
GF00.19-P-8127A
E95 系统的触点接通系列
GF00.19-P-8128A
Micro Timer 3 系统的触点接通系列
MT
GF00.19-P-8129A
Multi Contact Point 系统的触点接通系列
MCP
GF00.19-P-8130A
YAZAKI 系统的触点接通系列
GF00.19-P-8131A
