GF05.30-P-1000A
气门正时基本功能
17.06.2020
发动机
所有 (小轿车)

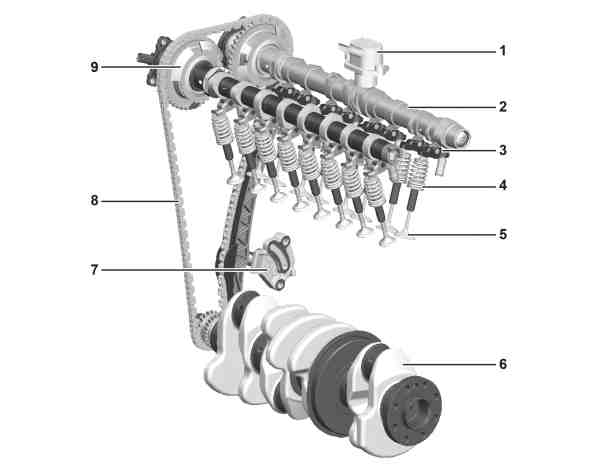

气门机构的示例
1
气门升程切换促动器
2
进气凸轮轴件
3
滚子型凸轮随动件
4
气门弹簧
5
进气门
6
曲轴
7
链条张紧器
8
正时链
9
凸轮轴调节器
P05.30-2204-76
概述
本文档包含以下信息:
•
概述
•
功能
概述
气门机构调节燃烧室中的气体交换和增压变化. 气门机构控制会对内燃机的扭矩, 输出和排放产生显著影响.
功能
气门机构控制着增压变化期间, 气门的机械关闭和开启. 增压变化是指废气被供至排气系统, 燃烧室充注新鲜空气. 阀门开启和关闭通过带顶阀的旋转凸轮轴进行. 进气和排气阀可通过共用凸轮轴或单独的进气和排气凸轮轴进行操作. 此时, 凸轮轴由曲轴驱动. 凸轮轴调节器和气门升程切换类型用于气门的各种控制.
正时链或齿形皮带用于动力传输. 动力通过阀门促动使用液压挺杆或滚子型凸轮随动件在凸轮轴和气门之间传输.
每个气缸的气缸盖中有两个或四个气门. 作为空心提升阀, 气门可增强热传导.  气门可按平行或成夹角方式进行排列. 因此, 气门机构类型可通过气门控制, 操作和排列方式确定.
